Verticale bocht, 3 compartimenten, hoogte 28 mm
Type KV3 25028
|Art.nr. 7400644
|EAN 4012195090403
Art.nr. / Type
Breedte
Aantal compartimenten
Dit artikel is een uitlopend artikel!
Het vervangende artikel vindt u hier.
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving
Voor verticale richtingsverandering van verzonken vloerkanalen (wandaansluitingen, voedingen).
Een belangrijke voorwaarde voor een correcte ondervloerinstallatie is de afwerkvloerconstructie. Bij een door de afwerkvloer overdekt systeem is het belangrijk dat de afwerkvloerdikte boven het kanaal minimaal 35 mm is, om scheurvorming te voorkomen (DIN 18560).afwerkvloerhoogte: 60 mm alleen voor opbouwaansluittechniek (Telitank), vanaf 70 mm voor ondervloeraansluittechniek.
Technische gegevens

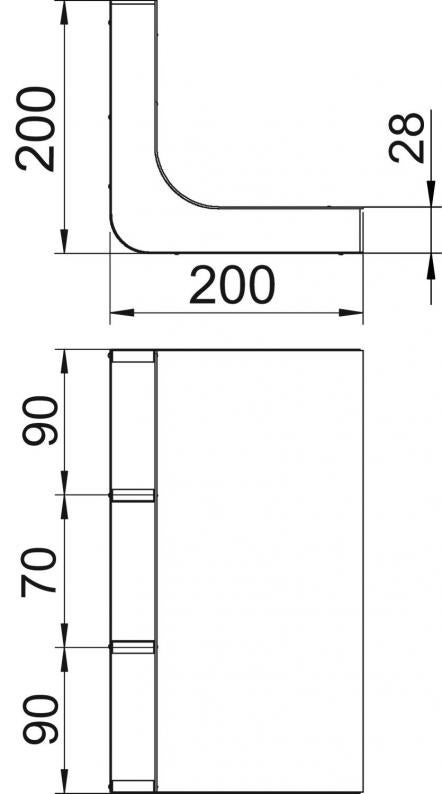

Afmetingen
| Lengte | 200 mm |
|---|---|
| Breedte | 250 mm |
| Hoogte | 28 mm |
| Maat b | 70 mm |
| Maat a | 90 mm |
| Afm. h | 28 mm |
Technische gegevens
| Aantal compartimenten | 3 St. |
|---|---|
| Aantal vaste scheidingswanden | 2 |
| Doorsnede compartiment a | 2288 mm² |
| Doorsnede compartiment b | 1794 mm² |
| Geschikt voor door afwerkvloer overdekt ondervloerkanaal | ja |
| Geschikt voor vlak gesloten ondervloerkanaal | nee |
| Kanaalbreedte min. | 250 mm |
| Kanaalhoogte min. | 28 mm |
| Oppervlak | bandverzinkt |
| Materiaal | Staal |
Downloads
0 geselecteerd
Specificatieblad (1)
Verklaringen (4)
Certificaten (1)
Handleidingen en help (1)
Productfoto's (2)
Downloads van 3D-specificaties (2)
Uitvoeringen
Type
Breedte
Aantal compartimenten
Art.nr.
KV3 25028
250
3
7400644
KV3 35028
350
3
7400656
