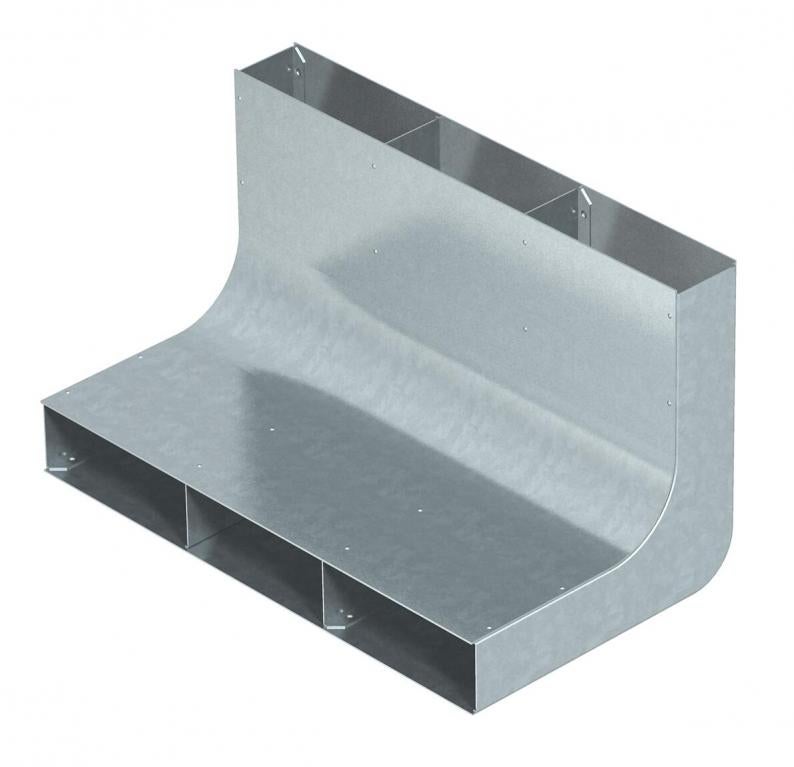

Verticale bocht, 3 compartimenten, hoogte 48 mm
Type KV3 35048
|Art.nr. 7400664
|EAN 4012195090472
Art.nr. / Type
7400664 / KV3 35048
Breedte
350 mm
Aantal compartimenten
3 St.
Dit artikel is een uitlopend artikel!
Het vervangende artikel vindt u hier.
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving
Voor verticale richtingsverandering van verzonken vloerkanalen (wandaansluitingen, voedingen).
Een belangrijke voorwaarde voor een correcte ondervloerinstallatie is de afwerkvloerconstructie. Bij een door de afwerkvloer overdekt systeem is het belangrijk dat de afwerkvloerdikte boven het kanaal minimaal 35 mm is, om scheurvorming te voorkomen (DIN 18560).afwerkvloerhoogte: 60 mm alleen voor opbouwaansluittechniek (Telitank), vanaf 70 mm voor ondervloeraansluittechniek.
Technische gegevens
Afmetingen
| Lengte | 200 mm |
|---|---|
| Breedte | 350 mm |
| Hoogte | 48 mm |
| Maat b | 110 mm |
| Maat a | 120 mm |
| Afm. h | 48 mm |
Technische gegevens
| Aantal compartimenten | 3 St. |
|---|---|
| Aantal vaste scheidingswanden | 2 |
| Doorsnede compartiment a | 5428 mm² |
| Doorsnede compartiment b | 5014 mm² |
| Geschikt voor door afwerkvloer overdekt ondervloerkanaal | ja |
| Geschikt voor vlak gesloten ondervloerkanaal | nee |
| Kanaalbreedte min. | 350 mm |
| ROHS-conform | ja |
| Kanaalhoogte min. | 48 mm |
| Oppervlak | bandverzinkt |
| Materiaal | Staal |
| Productserie | EÜK Trunking system |
