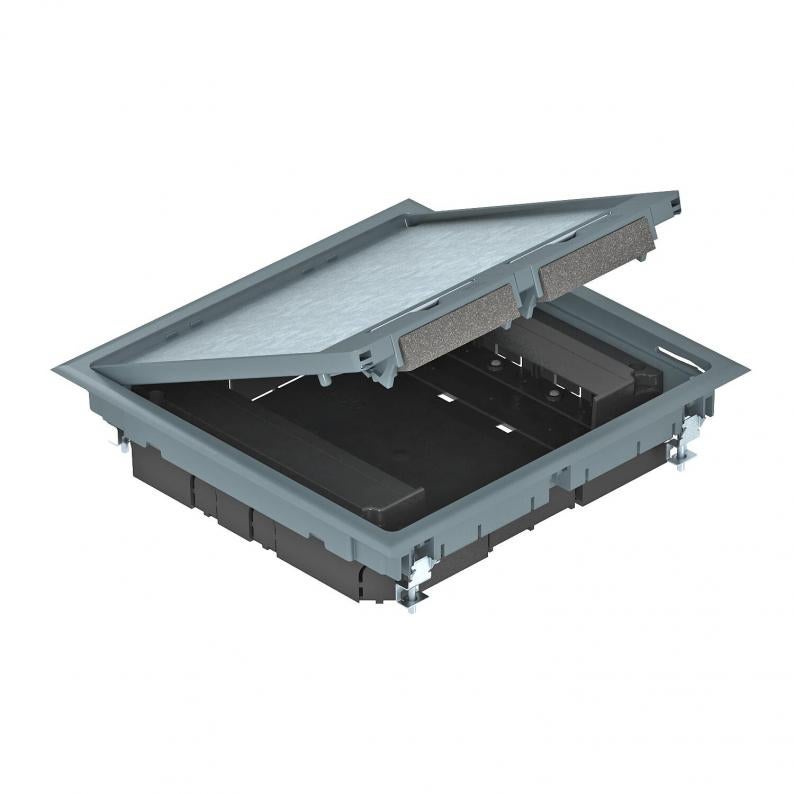

Vierkante inbouweenheid voor dekvloerhoogte 55 mm
Type GES9 55U V 7011
|Art.nr. 7405037
|EAN 4012195674436
Art.nr. / Type
Dikte vloerbedekking
Kleur
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving
Inbouweenheid GES9 met een vaste hoogte van 55 mm voor de binnentoepassing in installatiekanaalsystemen in droge ruimten met droog onderhouden vloeren. Met twee inbouwdozen voor verticale montage van Module 45-apparatuur en vier trekontlastingen. Voor de montage van Module 45-apparatuur zijn twee inbouwramen nodig.
De datamodules worden gemonteerd met maximaal twee optionele montageplaten MPMT45.
De apparatuurdoos is uitgerust met universele bevestigingshoeken.
De datamodules worden gemonteerd met maximaal twee optionele montageplaten MPMT45.
De apparatuurdoos is uitgerust met universele bevestigingshoeken.
Technische gegevens

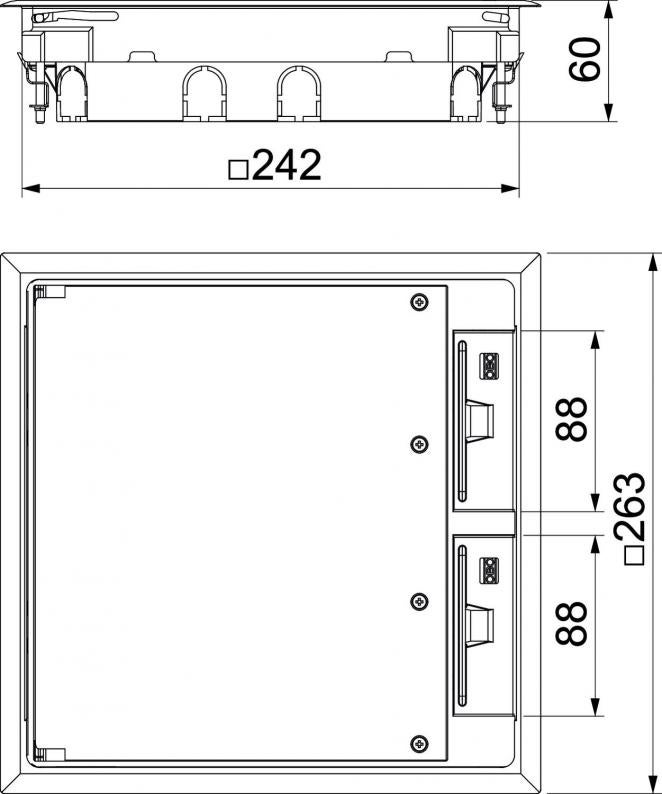

Afmetingen
| Lengte | 263 mm |
|---|---|
| Breedte | 263 mm |
| Hoogte | 59 mm |
| Afm. h | 55 mm |
Technische gegevens
| Hoogte dekvloer min. | 55 mm |
|---|---|
| Vloerhoogte min. | 58 mm |
| Dikte vloerbedekking | 5 mm |
| Geschikt voor door afwerkvloer overdekt ondervloerkanaal | ja |
| Geschikt voor vlak gesloten ondervloerkanaal | ja |
| Aantal inbouwbare apparaten | 8 |
| Afdichtingsinbouwmogelijkheid | nee |
| Lengte inbouwmaat | 242 mm |
| Breedte inbouwmaat | 242 mm |
| Lengte buitenmaat | 263 mm |
| Breedte buitenmaat | 263 mm |
| Geschikt voor ondervloerkanaal | ja |
| Geschikt voor inbouw in holle vloer | ja |
| Geschikt voor inbouw in dubbele vloer | ja |
| Vloeronderhoud | Droog |
| Raamuitvoering | Frame voor tapijtrand |
| Geschikt voor nat onderhoud | nee |
| Inbouwdiepte | 58 mm |
| Met uitsparing vloerbekleding | nee |
| Beschermraam vloerbekleding | ja |
| Uitvoering leidinguitlaat | Draaibare snoeruitgang |
| Apparatuurdrager voor opname van inbouwdozen | nee |
| Heavy-duty uitvoering | nee |
| Nominale maat voor inbouweenheden | 9 |
| Verticale last, klein oppervlak | tot 3.000 N |
| Verticale last, groot oppervlak | tot 5.000 N |
| Uitvoering | vierkant |
| Openingsmechanisme | Handvat |
| Spanbereik D min. | 9 mm |
| Spanbereik D max. | 31 mm |
| Dimensie | 263x263x59 |
| Materiaal | Polyamide |
| Kleur | staalgrijs; RAL 7011 |
Milieugegevens
| Packaging made completely from recycled cardboard. | ja |
|---|---|
| Packaging without plastic | ja |
| CO2-voetafdruk (GWP) van wieg tot poort | 6,3617 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 6,3617 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Units |
| Declared Unit Quantity (LCA) | 1 |
Toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
MT45V 3+1
7408680
Kl. vpe: 5 Stuks
5Stuks
Stuks
MT45V 2+2
7408682
Kl. vpe: 5 Stuks
5Stuks
Stuks
MT45V 3 3WS V
7408697
Kl. vpe: 1 Stuks
1Stuks
Stuks
Art.nr. 7408670
Inbouwkader voor vier 1-voudige Module 45®-apparatenType
MT45V 4
Kl. vpe: 5 Stuks
5Stuks
Stuks
Art.nr. 7408672
Inbouwkader voor drie 1-voudige Module 45®-apparatenType
MT45V 3
Kl. vpe: 5 Stuks
5Stuks
Stuks
Art.nr. 7408680
Inbouwkader voor combinatie 3+1-voudige Module 45®-apparatenType
MT45V 3+1
Kl. vpe: 5 Stuks
5Stuks
Stuks
Downloads
0 geselecteerd
Specificatieblad (1)
Verklaringen (2)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Dikte vloerbedekking
Nominale maat voor inbouweenheden
Openingsmechanisme
Kleur
Art.nr.
GES9 55U V 7011
5
9
Handvat
staalgrijs; RAL 7011
7405037
GES9 55U V 9011
5
9
Handvat
grafietzwart, RAL 9011
7405039
