Wand- en profielconsole AW 15 A2

Wand- en profielconsole AW 15 A2

Type AW 15 41 A2
|
Art.nr. 6421036
|
EAN 4012195061953
Alle uitvoeringen weergeven
Art.nr. / Type
Breedte
F in kN

Kl. vpe: 1 Stuks

Stuks

Beschrijving

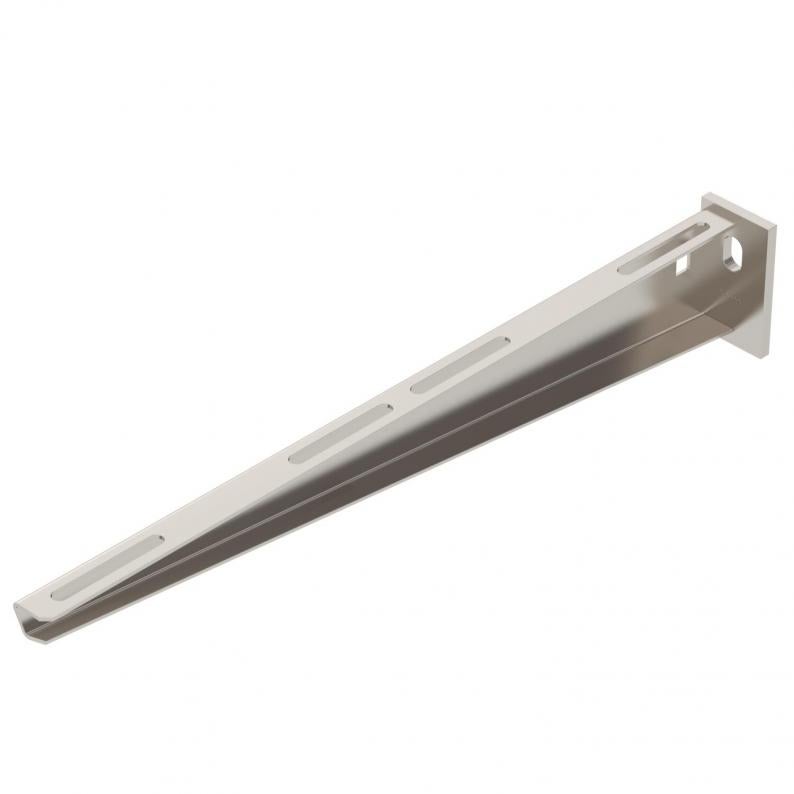

Lichte wand- en profielconsole met vastgelaste kopplaat.

Bevestiging van console aan U-profiel vanaf een breedte van 400 mm met zeskantbout door beide zijkanten van het profiel. Let wel op het toepassen van het juiste afstandsstuk.

  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
  • Wand- en profielconsole
  • U-profiel
  • U-profiel
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)
  • Packaging without plastic
  • Packaging made entirely from recycled cardboard

Technische gegevens

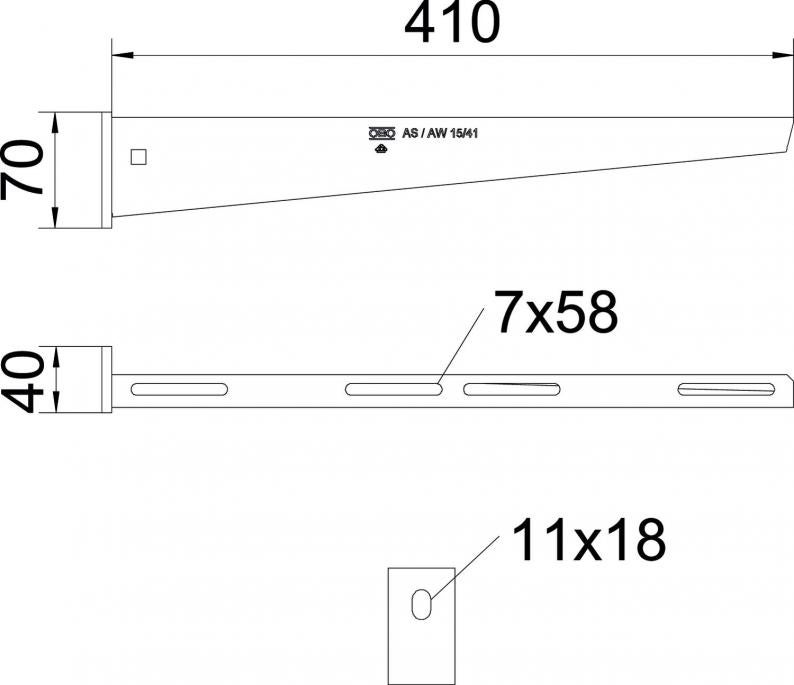

Afmetingen

Lengte40 mm
Breedte410 mm
Hoogte70 mm
Maat A40 mm
Maat B410 mm
Afm. H70 mm

Technische gegevens

Functiebehoudnee
Roestvast staal, gebeitstja
Hoekbereik min.90 mm
Hoekbereik max.90 mm
Gatdiameter11 mm
UitvoeringWand- en profielconsole
F in kN1,5 kN
DimensieB410mm
Oppervlakblank, nabehandeld
MateriaalRoestvast staal 1.4301
Kleurroestvrij staal
Belastingsdiagram console type AW 15

Doorbuiging van het uiteinde van de console bij toegestane consolebelasting

Toegestane consolebelasting in kN zonder manlast

Belastingscurve met consolelengte in mm

page.product.environmentalData.environmentalData

Packaging made completely from recycled cardboard.ja
Packaging without plasticja
EPD-verifiedja
Expiry date EPD10.07.2029
Declaration number EPD EPD-KTO-17.0
Unit base EPD1 running metre + mounting system
EPD GWP (outside of the system limits)18.83 kg CO₂e
EPD GWP (disposal phase)1.97 kg CO₂e
EPD GWP (manufacturing phase)81.32 kg CO₂e
EPD standard / LCA standard (norms)DIN EN ISO 14025,EN 15804 + A2
CO2-voetafdruk (GWP) van wieg tot poort3,3972 kg CO2e / 1 Stuk

Toebehoren

Montagetoebehoren
Type
FRSB 6x12 A2

Kl. vpe: 100 Stuks

Stuks

Downloads

0 geselecteerd

Specificatieblad (1)
Catalogi & brochures (3)
Verklaringen (5)
Handleidingen en help (2)
Productfoto's (2)
Downloads van 3D-specificaties (1)

Uitvoeringen

Breedte
AW 15 11 A2
Art.nr.
6421008
Breedte
110
F in kN
1,5
Kleur
roestvrij staal
AW 15 21 A2
Art.nr.
6421024
Breedte
210
F in kN
1,5
Kleur
roestvrij staal
AW 15 31 A2
Art.nr.
6421032
Breedte
310
F in kN
1,5
Kleur
roestvrij staal
AW 15 41 A2
Art.nr.
6421036
Breedte
410
F in kN
1,5
Kleur
roestvrij staal
AW 15 51 A2
Art.nr.
6421040
Breedte
510
F in kN
1,5
Kleur
roestvrij staal
AW 15 61 A2
Art.nr.
6421044
Breedte
610
F in kN
1,5
Kleur
roestvrij staal
