Zware draadgoot SGR 105 A2
Type SGR 105 150 A2
|Art.nr. 6003623
|EAN 4012196622047
Art.nr. / Type
Lengte
Breedte
Hoogte
Nuttige doorsnede
Draaddiameter
Kl. vpe: 3 m
3m
m
Beschrijving

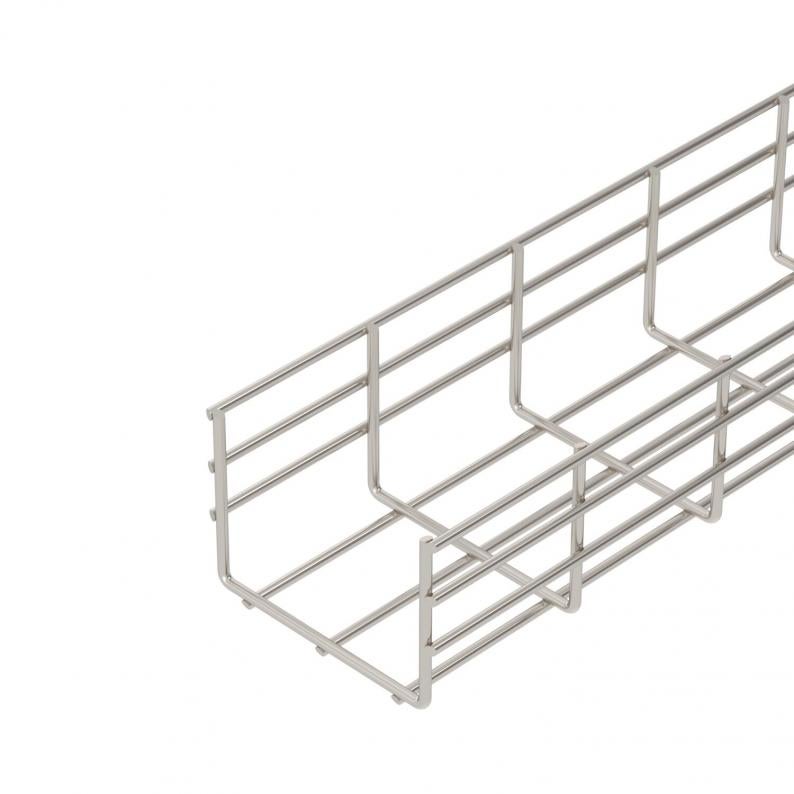

Draadgoot van puntgelaste staaldraden met een zijhoogte van 105 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
De maasgrootte is 50 x 100 mm.
Technische gegevens

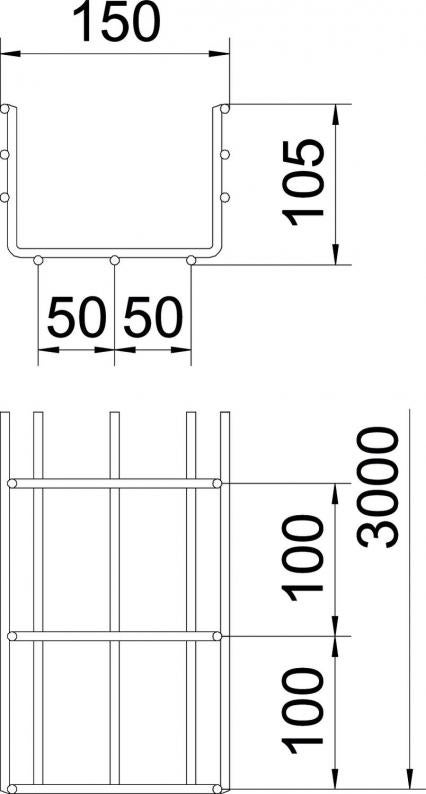

Afmetingen
| Lengte | 3000 mm |
|---|---|
| Breedte | 150 mm |
| Hoogte | 105 mm |
| Maat B | 150 mm |
Technische gegevens
| Uitvoering verbinder | zonder verbinder |
|---|---|
| Nuttige doorsnede | 130 cm² |
| Nuttige doorsnede | 13000 mm² |
| Geïntegreerd scheidingsschot | zonder |
| Profielvorm | U-vorm |
| Draaddiameter | 6 mm |
| Dimensie | 105x150x3000 |
| Oppervlak | blank, nabehandeld |
| Materiaal | Roestvast staal 1.4301 |
| Kleur | roestvrij staal |
| Belastingstesttype conform IEC 61537 | Type II |
| Type verbinder kabeldraagsysteem | geschroefd |
Belastingen
| Steunafstand 1,0 m | 3,1 kN/m |
|---|---|
| Steunafstand 1,5 m | 1,75 kN/m |
| Steunafstand 2,0 m | 1,15 kN/m |
| Steunafstand 2,5 m | 0,79 kN/m |
| Steunafstand 3,0 m | 0,6 kN/m |
| Steunafstand 3,5 m | 0,5 kN/m |
| Steunafstand 4,0 m | 0,4 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Milieugegevens
| EPD-verified | ja |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| Unit base EPD | 1 running metre + mounting system |
| EPD GWP (outside of the system limits) | 18.83 kg CO₂e |
| EPD GWP (disposal phase) | 1.97 kg CO₂e |
| EPD GWP (manufacturing phase) | 81.32 kg CO₂e |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2-voetafdruk (GWP) van wieg tot poort | 13,4126 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 13,4126 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Metres |
| Declared Unit Quantity (LCA) | 1 |
Toebehoren
Montagetoebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (5)
Verklaringen (4)
Handleidingen en help (2)
Productfoto's (3)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Lengte
Breedte
Hoogte
Nuttige doorsnede
Draaddiameter
Art.nr.
SGR 105 150 A2
3000
150
105
130
6
6003623

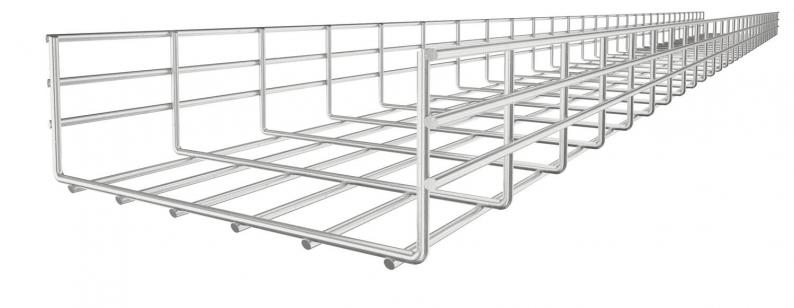

SGR 105 200 A2
3000
200
105
175
6
6003625
SGR 105 300 A2
3000
300
105
268
6
6003627
SGR 105 400 A2
3000
400
105
363
6
6003629
SGR 105 500 A2
3000
500
105
459
6
6003631
SGR 105 600 A2
3000
600
105
554
6
6003633
Breedte
Nuttige doorsnede
SGR 105 150 A2
Art.nr.
6003623
Lengte
3000
Breedte
150
Hoogte
105
Nuttige doorsnede
130
Draaddiameter
6
SGR 105 200 A2
Art.nr.
6003625
Lengte
3000
Breedte
200
Hoogte
105
Nuttige doorsnede
175
Draaddiameter
6
SGR 105 300 A2
Art.nr.
6003627
Lengte
3000
Breedte
300
Hoogte
105
Nuttige doorsnede
268
Draaddiameter
6
SGR 105 400 A2
Art.nr.
6003629
Lengte
3000
Breedte
400
Hoogte
105
Nuttige doorsnede
363
Draaddiameter
6
SGR 105 500 A2
Art.nr.
6003631
Lengte
3000
Breedte
500
Hoogte
105
Nuttige doorsnede
459
Draaddiameter
6
SGR 105 600 A2
Art.nr.
6003633
Lengte
3000
Breedte
600
Hoogte
105
Nuttige doorsnede
554
Draaddiameter
6
