Zware draadgoot SGR 55 G
Type SGR 55 100 G
|Art.nr. 6005470
|EAN 4012196397778
Art.nr. / Type
Lengte
Breedte
Hoogte
Nuttige doorsnede
Draaddiameter
Kl. vpe: 3 m
3m
m
Beschrijving

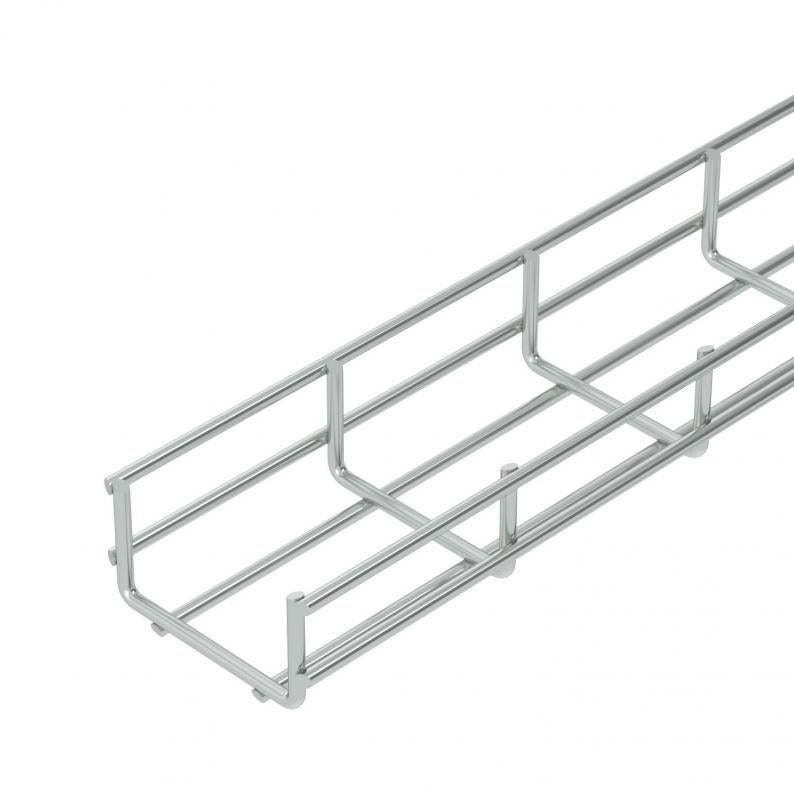

Draadgoot van puntgelaste staaldraden met een zijhoogte van 55 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
De maasgrootte is 50 x 100 mm.
Op aanvraag uitvoering in roestvast staal.
Technische gegevens

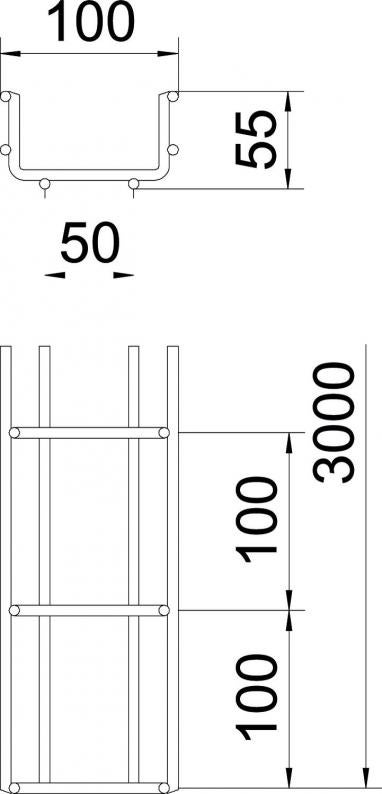

Afmetingen
| Lengte | 3000 mm |
|---|---|
| Breedte | 100 mm |
| Hoogte | 55 mm |
| Maat B | 100 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Uitvoering verbinder | zonder verbinder |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 40 cm² |
| Roestvast staal, gebeitst | nee |
| Nuttige doorsnede | 4000 mm² |
| Profielvorm | U-vorm |
| Draaddiameter | 6 mm |
| Dimensie | 55x100x3000 |
| Oppervlak | galvanisch verzinkt |
| Materiaal | Staal |
| Kleur | zink |
| Belastingstesttype conform IEC 61537 | Type II |
| Type verbinder kabeldraagsysteem | geschroefd |
Belastingen
| Steunafstand 1,0 m | 2 kN/m |
|---|---|
| Steunafstand 1,5 m | 1,15 kN/m |
| Steunafstand 2,0 m | 0,75 kN/m |
| Steunafstand 3,0 m | 0,4 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
page.product.environmentalData.environmentalData
| EPD-verified | ja |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| Unit base EPD | 1 running metre + mounting system |
| EPD GWP (outside of the system limits) | 18.83 kg CO₂e |
| EPD GWP (disposal phase) | 1.97 kg CO₂e |
| EPD GWP (manufacturing phase) | 81.32 kg CO₂e |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2-voetafdruk (GWP) van wieg tot poort | 3,2694 kg CO2e / 1 Meter |
|---|
Toebehoren
Montagetoebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (4)
Verklaringen (4)
Certificaten (1)
Handleidingen en help (2)
Productfoto's (3)
Uitvoeringen
Type
Lengte
Breedte
Hoogte
Functiebehoud
Nuttige doorsnede
Draaddiameter
Art.nr.
SGR 55 100 G
3000
100
55
nee
40
6
6005470
SGR 55 150 G
3000
150
55
nee
63
6
6005472
SGR 55 200 G
3000
200
55
nee
87
6
6005474

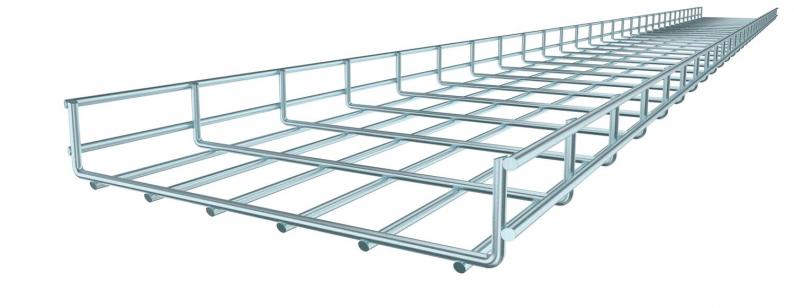

SGR 55 300 G
3000
300
55
nee
129
6
6005476
SGR 55 400 G
3000
400
55
nee
175
6
6005478
SGR 55 500 G
3000
500
55
nee
220
6
6005480
SGR 55 600 G
3000
600
55
nee
265
6
6005482
Breedte
Nuttige doorsnede
SGR 55 100 G
Art.nr.
6005470
Lengte
3000
Breedte
100
Hoogte
55
Functiebehoud
nee
Nuttige doorsnede
40
Draaddiameter
6
SGR 55 150 G
Art.nr.
6005472
Lengte
3000
Breedte
150
Hoogte
55
Functiebehoud
nee
Nuttige doorsnede
63
Draaddiameter
6
SGR 55 200 G
Art.nr.
6005474
Lengte
3000
Breedte
200
Hoogte
55
Functiebehoud
nee
Nuttige doorsnede
87
Draaddiameter
6
SGR 55 300 G
Art.nr.
6005476
Lengte
3000
Breedte
300
Hoogte
55
Functiebehoud
nee
Nuttige doorsnede
129
Draaddiameter
6
SGR 55 400 G
Art.nr.
6005478
Lengte
3000
Breedte
400
Hoogte
55
Functiebehoud
nee
Nuttige doorsnede
175
Draaddiameter
6
SGR 55 500 G
Art.nr.
6005480
Lengte
3000
Breedte
500
Hoogte
55
Functiebehoud
nee
Nuttige doorsnede
220
Draaddiameter
6
SGR 55 600 G
Art.nr.
6005482
Lengte
3000
Breedte
600
Hoogte
55
Functiebehoud
nee
Nuttige doorsnede
265
Draaddiameter
6
