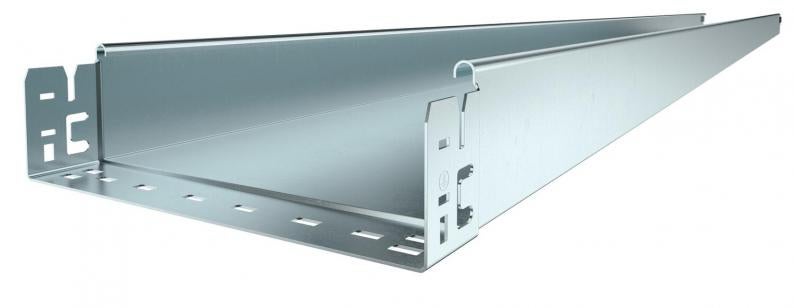

Kabelgoot SKS-Magic® 85 ongeperforeerd FS
Type SKSMU 860 FS
Art.nr. 6059774
EAN 4012195833550
Art.nr. / Type
Lengte
Breedte
Hoogte
Plaatdikte
Kl. vpe: 3 m
3m
m
Beschrijving
Ongeperforeerde kabelgoot met geïntegreerd snelbevestigingssysteem. De effectieve lengte van de kabelgoot is 3.000 mm.
De doorlopende potentiaalvereffening is zonder extra onderdelen gewaarborgd.
Technische gegevens
Afmetingen
| Lengte | 3050 mm |
|---|---|
| Breedte | 600 mm |
| Hoogte | 85 mm |
| Maat B | 600 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Zijperforatie | nee |
| Uitvoering verbinder | geïntegreerde verbinder |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 508 cm² |
| Roestvast staal, gebeitst | nee |
| Plaatdikte | 1,5 mm |
| Montagegat in bodem | nee |
| NATO Gatenpatroon | nee |
| Nuttige doorsnede | 50800 mm² |
| Met bovenstuk | nee |
| ROHS-conform | ja |
| Dimensie | 85x600x3050 |
| Oppervlak | bandverzinkt |
| Materiaal | Staal |
| Kleur | zink |
| Belastingstesttype conform IEC 61537 | Type II |
| Effectieve lengte | 3000 mm |
| Type verbinder kabeldraagsysteem | Klikbevestiging |
| Productserie | SKSM Series |
Belastingen
| Steunafstand 1,5 m | 2,8 kN/m |
|---|---|
| Steunafstand 2,0 m | 2,25 kN/m |
| Steunafstand 2,5 m | 1,5 kN/m |
| Steunafstand 3,0 m | 0,75 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 40,3164 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 40,3164 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metres |
| Declared Unit Quantity | 1 |
| EPD-verified | ja |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
Toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Verklaringen (5)
Certificaten (1)
Handleidingen en help (2)
Productfoto's (2)
Downloads van 3D-specificaties (2)
Uitvoeringen
Type
Lengte
Breedte
Hoogte
Functiebehoud
Plaatdikte
Oppervlak
Materiaal
Kleur
Art.nr.
SKSMU 810 FS
3050
100
85
nee
1,5
bandverzinkt
Staal
zink
6059762
SKSMU 820 FS
3050
200
85
nee
1,5
bandverzinkt
Staal
zink
6059766
SKSMU 830 FS
3050
300
85
nee
1,5
bandverzinkt
Staal
zink
6059768
SKSMU 840 FS
3050
400
85
nee
1,5
bandverzinkt
Staal
zink
6059770
SKSMU 850 FS
3050
500
85
nee
1,5
bandverzinkt
Staal
zink
6059772
SKSMU 860 FS
3050
600
85
nee
1,5
bandverzinkt
Staal
zink
6059774
Breedte
SKSMU 810 FS
Art.nr.
6059762
Lengte
3050
Breedte
100
Hoogte
85
Functiebehoud
nee
Plaatdikte
1,5
Oppervlak
bandverzinkt
Materiaal
Staal
Kleur
zink
SKSMU 820 FS
Art.nr.
6059766
Lengte
3050
Breedte
200
Hoogte
85
Functiebehoud
nee
Plaatdikte
1,5
Oppervlak
bandverzinkt
Materiaal
Staal
Kleur
zink
SKSMU 830 FS
Art.nr.
6059768
Lengte
3050
Breedte
300
Hoogte
85
Functiebehoud
nee
Plaatdikte
1,5
Oppervlak
bandverzinkt
Materiaal
Staal
Kleur
zink
SKSMU 840 FS
Art.nr.
6059770
Lengte
3050
Breedte
400
Hoogte
85
Functiebehoud
nee
Plaatdikte
1,5
Oppervlak
bandverzinkt
Materiaal
Staal
Kleur
zink
SKSMU 850 FS
Art.nr.
6059772
Lengte
3050
Breedte
500
Hoogte
85
Functiebehoud
nee
Plaatdikte
1,5
Oppervlak
bandverzinkt
Materiaal
Staal
Kleur
zink
SKSMU 860 FS
Art.nr.
6059774
Lengte
3050
Breedte
600
Hoogte
85
Functiebehoud
nee
Plaatdikte
1,5
Oppervlak
bandverzinkt
Materiaal
Staal
Kleur
zink
