Kabelladder LG 110, 3 m VS FT
Type LG 112 VS 3 FT
|Art.nr. 6216423
|EAN 4012195065210
Art.nr. / Type
Lengte
Breedte
Plaatdikte
Kl. vpe: 3 m
3m
m
Beschrijving

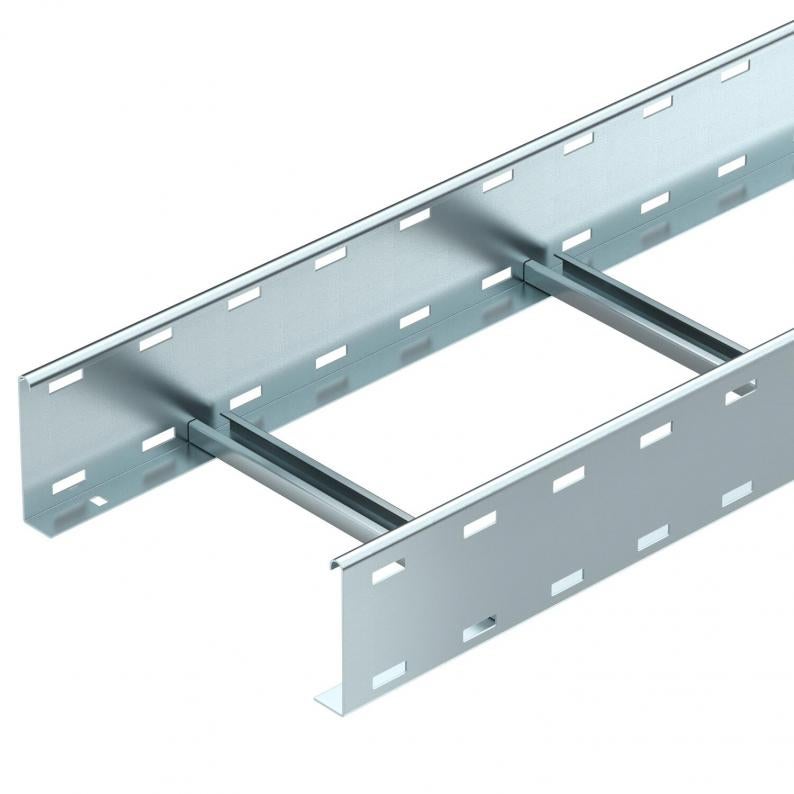

Kabelladder met geperforeerde zijkant, zijhoogte 110 mm, met vastgeklonken, naar boven toe geopende C-profielsporten.
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB
De kabelladder wordt in samengevouwen toestand geleverd.
De bijpassende beugelklem type 2056 vindt u in het gedeelte Verticale Laddersystemen.
Technische gegevens
Afmetingen
| Lengte | 3000 mm |
|---|---|
| Breedte | 200 mm |
| Hoogte | 110 mm |
| Maat B | 200 mm |
| Sleufmaat sport | 16,50 |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Zijperforatie | ja |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 188 cm² |
| Roestvast staal, gebeitst | nee |
| Nuttige doorsnede | 18800 mm² |
| Sportafstand | 300 mm |
| Uitvoering van de sporten | Profiel geperforeerd |
| Uitvoering van de zijkant | Vlak profiel |
| Bevestiging van de sport | blind geklonken |
| Afmetingen | 110x200x3000 |
| Plaatdikte | 1,5 mm |
| Dimensie | 110x200x3000 |
| Oppervlak | thermisch verzinkt |
| Materiaal | Staal |
| Kleur | zink |
Belastingen
| Steunafstand 2,0 m | 3,1 kN/m |
|---|---|
| Steunafstand 2,5 m | 2 kN/m |
| Steunafstand 3,0 m | 1,4 kN/m |
| Steunafstand 3,5 m | 0,9 kN/m |
| Steunafstand 4,0 m | 0,65 kN/m |
| Steunafstand 4,5 m | 0,55 kN/m |
| Steunafstand 5,0 m | 0,5 kN/m |
| Steunafstand 6,0 m | 0,15 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Milieugegevens
| EPD-verified | ja |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| Unit base EPD | 1 running metre + mounting system |
| EPD GWP (outside of the system limits) | 18.83 kg CO₂e |
| EPD GWP (disposal phase) | 1.97 kg CO₂e |
| EPD GWP (manufacturing phase) | 81.32 kg CO₂e |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2-voetafdruk (GWP) van wieg tot poort | 8,764 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 8,764 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Metres |
| Declared Unit Quantity (LCA) | 1 |
Toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (3)
Verklaringen (5)
Handleidingen en help (2)
Productfoto's (3)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Lengte
Breedte
Functiebehoud
Plaatdikte
Oppervlak
Materiaal
Art.nr.
LG 112 VS 3 FT
3000
200
nee
1,5
thermisch verzinkt
Staal
6216423
LG 113 VS 3 FT
3000
300
nee
1,5
thermisch verzinkt
Staal
6216426
LG 114 VS 3 FT
3000
400
nee
1,5
thermisch verzinkt
Staal
6216429
LG 115 VS 3 FT
3000
500
nee
1,5
thermisch verzinkt
Staal
6216432
LG 116 VS 3 FT
3000
600
nee
1,5
thermisch verzinkt
Staal
6216435
Breedte
LG 112 VS 3 FT
Art.nr.
6216423
Lengte
3000
Breedte
200
Functiebehoud
nee
Plaatdikte
1,5
Oppervlak
thermisch verzinkt
Materiaal
Staal
LG 113 VS 3 FT
Art.nr.
6216426
Lengte
3000
Breedte
300
Functiebehoud
nee
Plaatdikte
1,5
Oppervlak
thermisch verzinkt
Materiaal
Staal
LG 114 VS 3 FT
Art.nr.
6216429
Lengte
3000
Breedte
400
Functiebehoud
nee
Plaatdikte
1,5
Oppervlak
thermisch verzinkt
Materiaal
Staal
LG 115 VS 3 FT
Art.nr.
6216432
Lengte
3000
Breedte
500
Functiebehoud
nee
Plaatdikte
1,5
Oppervlak
thermisch verzinkt
Materiaal
Staal
LG 116 VS 3 FT
Art.nr.
6216435
Lengte
3000
Breedte
600
Functiebehoud
nee
Plaatdikte
1,5
Oppervlak
thermisch verzinkt
Materiaal
Staal
