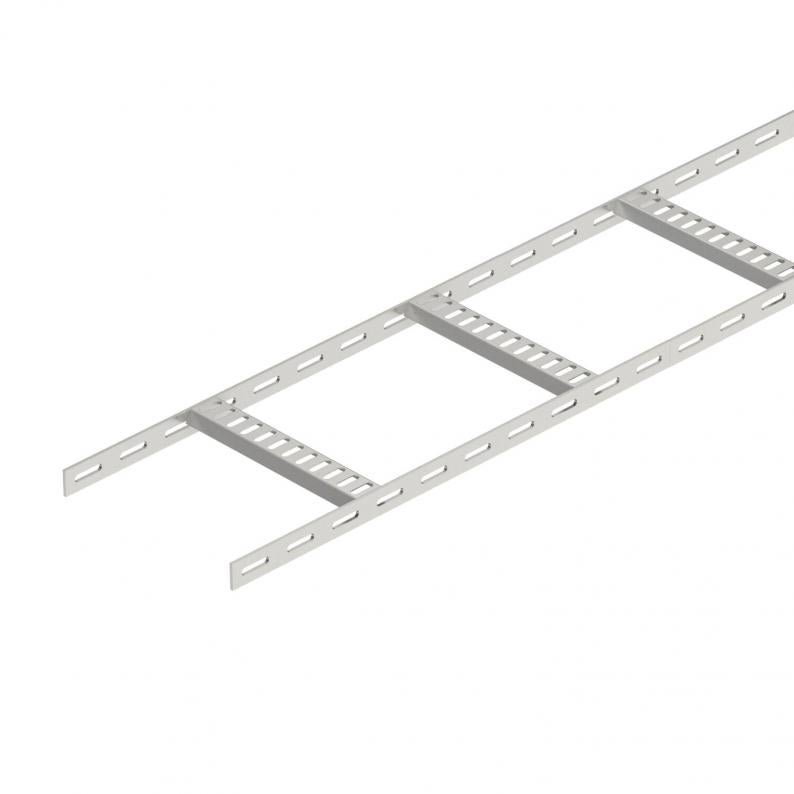

Kabelladder met rechtvormige sport, licht A2
Type SL 42 250 A2
|Art.nr. 7097088
|EAN 4012195706984
Art.nr. / Type
7097088 / SL 42 250 A2
Lengte
2000 mm
Breedte
250 mm
Functiebehoud
nee
Plaatdikte
3 mm
Dit artikel is een uitlopend artikel!
Kl. vpe: 2 m
2m
m
Beschrijving
Scheepsladder met geperforeerde zijwanden H 25 mm, de rechtvormige sporten zijn geperforeerd en vastgelast. Belasting beproefd conform IEC in combinatie met de verbinder type SLV.
De kabelladder scheepvaartnorm is op aanvraag ook leverbaar in blank staal.
Technische gegevens

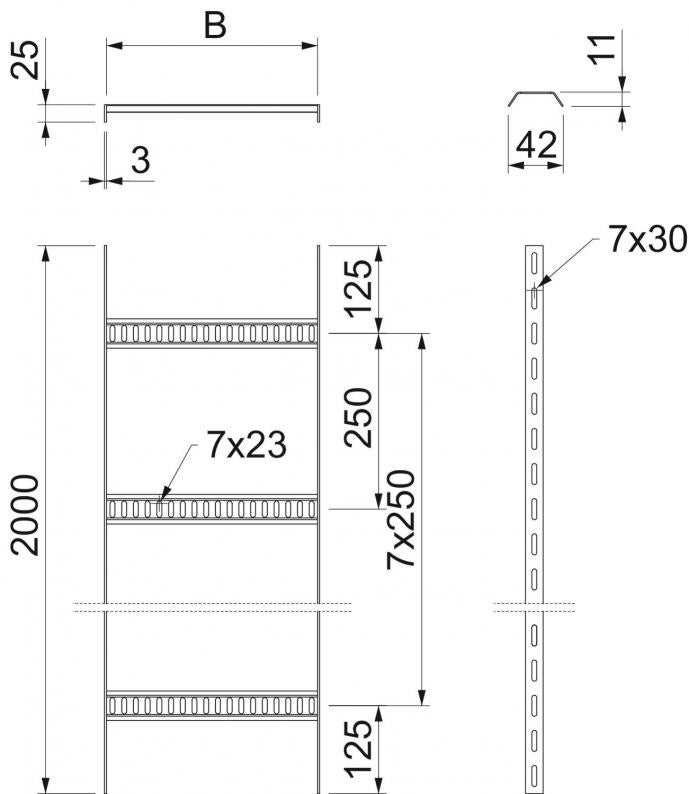

Afmetingen
| Lengte | 2000 mm |
|---|---|
| Breedte | 250 mm |
| Hoogte | 25 mm |
| Maat B | 256 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Zijperforatie | ja |
| Verspanuitvoering | nee |
| Roestvast staal, gebeitst | ja |
| Sportafstand | 250 mm |
| Uitvoering van de sporten | Profiel geperforeerd |
| Uitvoering van de zijkant | Vlak profiel |
| Bevestiging van de sport | gelast |
| Afmetingen | 25 X 250 |
| Plaatdikte | 3 mm |
| Dimensie | 25x256x2000 |
| Oppervlak | blank, nabehandeld |
| Materiaal | Roestvast staal 1.4301 |
| Kleur | roestvrij staal |
Belastingen
| Steunafstand 1,0 m | 1,45 kN/m |
|---|---|
| Steunafstand 1,5 m | 0,65 kN/m |
| Steunafstand 2,0 m | 0,25 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Belastingschema bij testmethode
page.product.environmentalData.environmentalData
| CO2-voetafdruk (GWP) van wieg tot poort | 8,1225 kg CO₂e / 1 Meter |
|---|
