Vloerdoos UGD250-3 voor GES9/55
Type UGD55 250-3 9R
|Art.nr. 7410060
|EAN 4012195678724
Art.nr. / Type
Hoogte dekvloer min.
Hoogte dekvloer max.
Dekseluitvoering
Inbouwopening voor inbouweenheid
Nominale maat voor inbouweenheden
Nominale grootte
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving

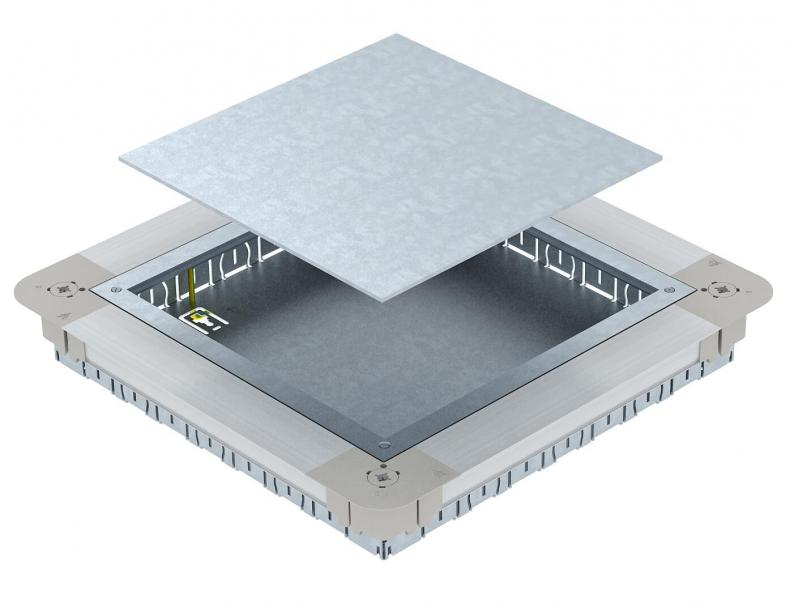

Ondervloerapparatuurdoos met montagedeksel en dekselblindplaat met zijwanden uit plaatstaal. Voor de inbouw van een vierkante inbouweenheid GES9 55 in dekvloerhoogtes vanaf 55 mm. Kan traploos op dekvloerhoogte worden genivelleerd en de dekvloer kan vlak met de dekvloerkant worden afgewerkt. Met buisinvoeropeningen per zijde: 7 x M20, 3 x M25, 4 x M32. Bruikbare buisgrootte bij een systeemhoogte van 55 mm: M20.
Technische gegevens
Afmetingen
| Lengte | 367 mm |
|---|---|
| Breedte | 367 mm |
| Hoogte | 55 mm |
| Maat A | 367 mm |
| Maat B | 367 mm |
| Maat b | 244 mm |
| Maat a | 244 mm |
| Afm. h | 55 mm |
Technische gegevens
| Hoogte dekvloer min. | 55 mm |
|---|---|
| Hoogte dekvloer max. | 80 mm |
| Dekseluitvoering | vierkant |
| Nivelleerbereik min. | 55 mm |
| Nivelleerbereik max. | 80 mm |
| Geschikt voor door afwerkvloer overdekt ondervloerkanaal | nee |
| Geschikt voor vlak gesloten ondervloerkanaal | nee |
| Kanaalbreedte min. | 190 mm |
| Kanaalbreedte max. | 250 mm |
| Inbouwopening voor vloeropbouwtank | nee |
| Afdichtingsinbouwmogelijkheid | nee |
| Ontkoppelbaar | nee |
| Vloerplaat | ja |
| Geschikt voor ondervloerkanaal | nee |
| Vloeronderhoud | Droog |
| Vlak met de vloer verzinkbaar | ja |
| Inbouwopening voor inbouweenheid | vierkant |
| Uitbouwmogelijkheid | voor inbouw van installatie-apparaten |
| voor leidingaansluiting | ja |
| Nominale maat voor inbouweenheden | 9 |
| Nominale grootte | 250 mm |
| Dimensie | 367x367x55 |
| Oppervlak | bandverzinkt |
| Materiaal | Staal |
page.product.environmentalData.environmentalData
| CO2-voetafdruk (GWP) van wieg tot poort | 25,7284 kg CO2e / 1 Stuk |
|---|
Toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Art.nr. 7405037
Vierkante inbouweenheid voor dekvloerhoogte 55 mmType
GES9 55U V 7011
Kl. vpe: 1 Stuks
1Stuks
Stuks
Art.nr. 7405039
Vierkante inbouweenheid voor dekvloerhoogte 55 mmType
GES9 55U V 9011
Kl. vpe: 1 Stuks
1Stuks
Stuks
Art.nr. 7405047
Ronde inbouweenheid voor dekvloerhoogte 55 mmType
GESR9 55U V 7011
Kl. vpe: 1 Stuks
1Stuks
Stuks
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (3)
Verklaringen (3)
Handleidingen en help (2)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Hoogte dekvloer min.
Hoogte dekvloer max.
Dekseluitvoering
Inbouwopening voor inbouweenheid
Nominale maat voor inbouweenheden
Nominale grootte
Art.nr.
UGD55 250-3 9R
55
80
vierkant
vierkant
9
250
7410060
UGD55 350-3 9R
55
80
vierkant
vierkant
9
350
7410062
UGD55 350-3R9R
55
80
Rond
Rond
R9
350
7410064
