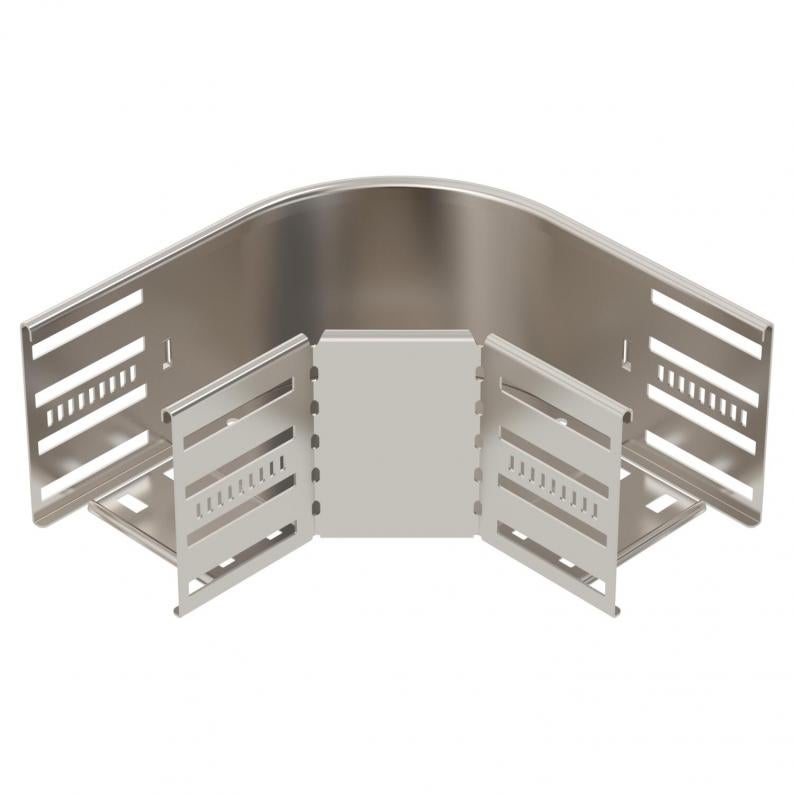

90°-bocht 110 A2
Type RB 90 110 A2
|Art.nr. 6036860
|EAN 4012197344153
Art.nr. / Type
Breedte
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving
90°-bocht voor het maken van een horizontale aftakking, gevormd onderdeel voor klikbare en schroefbare kabelgoten, zijhoogte 110 mm Schroefloze montage met dubbele klemmen of schroefverbinding met lenskopschroeven FRS en combimoeren M6. Voor gebruik binnen en buiten. Bevestigingsmateriaal moet afzonderlijk worden besteld.
Technische gegevens
Afmetingen
| Breedte | 100 mm |
|---|---|
| Hoogte | 110 mm |
| Maat B | 100 mm |
| Maat R | 50 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Zijperforatie | ja |
| Uitvoering verbinder | geïntegreerde verbinder |
| Verspanuitvoering | nee |
| Roestvast staal, gebeitst | ja |
| Plaatdikte | 0,8 mm |
| Montagegat in bodem | ja |
| NATO Gatenpatroon | nee |
| Materiaaldikte bodemplaat | 0,8 mm |
| Afbuiging (hoek) | 90° |
| Richtingsverandering | Horizontaal |
| Met bovenstuk | nee |
| Uitvoering | Bocht star |
| Plaatdikte | 1,25 mm |
| Temperatuurbereik min. | -20 °C |
| Temperatuurbereik max. | 120 °C |
| Dimensie | 110x100 |
| Oppervlak | blank, nabehandeld |
| Materiaal | Roestvast staal 1.4301 |
| Kleur | roestvrij staal |
| Type verbinder kabeldraagsysteem | geschroefd/geklemd |
| Geadviseerd aantal schroeven | 18 St. |
page.product.environmentalData.environmentalData
| CO2-voetafdruk (GWP) van wieg tot poort | 6,8439 kg CO2e / 1 Stuk |
|---|
Toebehoren
Systeemtoebehoren
Montagetoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (3)
Verklaringen (4)
Handleidingen en help (3)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Breedte
Oppervlak
Materiaal
Kleur
Art.nr.
RB 90 110 A2
100
blank, nabehandeld
Roestvast staal 1.4301
roestvrij staal
6036860
RB 90 120 A2
200
blank, nabehandeld
Roestvast staal 1.4301
roestvrij staal
6036862
RB 90 130 A2
300
blank, nabehandeld
Roestvast staal 1.4301
roestvrij staal
6036864
RB 90 140 A2
400
blank, nabehandeld
Roestvast staal 1.4301
roestvrij staal
6036866
RB 90 150 A2
500
blank, nabehandeld
Roestvast staal 1.4301
roestvrij staal
6036868
RB 90 160 A2
600
blank, nabehandeld
Roestvast staal 1.4301
roestvrij staal
6036870
