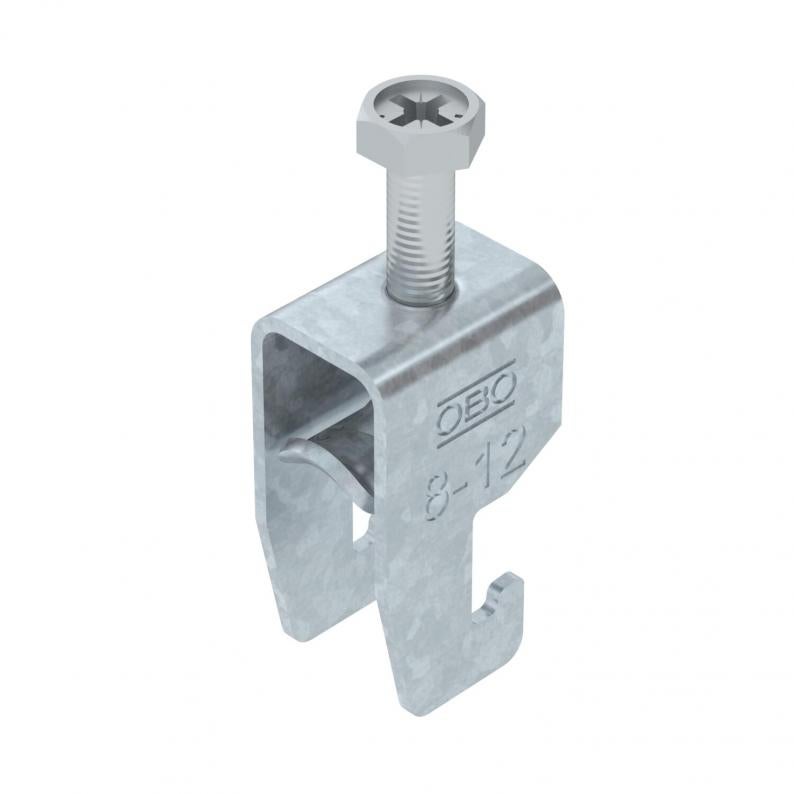

Beugelklem 2056 U-voet 1-voudig, metalen drukwand, FT
Type BS-U1-M-12 FT
|Art.nr. 1186502
|EAN 4012196849772
Art.nr. / Type
max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Kl. vpe: 100 Stuks
100Stuks
Stuks
Beschrijving
Beugelklem met F-voet, metalen drukwand met afgeronde randen voor kabelbescherming. Voor verticale en horizontale montage van 1 afzonderlijke kabel aan C-profielrail. Voor sleufbreedte 18 - 22 mm. Met 1 schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Toepassing van de drukwand wordt geadviseerd.
Technische gegevens
Afmetingen
| Lengte | 22,5 mm |
|---|---|
| Breedte | 17 mm |
| Hoogte | 40 mm |
| Maat L | 34 mm |
| Maat A | 22,5 mm |
| Maat B | 17 mm |
| Afm. H | 40 mm |
| Maat t | 1,5 mm |
| Maat C | 28 mm |
| Afmeting G (mm) | M6 |
Technische gegevens
| Functiebehoud | ja |
|---|---|
| Plaatdikte | 1,5 mm |
| voor buisdiameter min. | 8 mm |
| voor buisdiameter max. | 12 mm |
| Sleufbreedte | 10 mm |
| voorrail met sleufbreedte (met interval) mm | 18 mm |
| voorrail met sleufbreedte (met interval) max. | 22 mm |
| Halogeenvrij | ja |
| Schroefdraad | M6 |
| met metalen bak | ja |
| Lengte buitenmaat | 28 mm |
| Aantal kabels/ buizen | 1 |
| Extra oppervlak | vuurverzinkt |
| Extra materiaal | Staal |
| max. Aandraaimoment | 3 Nm |
| Montagetype | Profielrail |
| Spanbereik D min. | 8 mm |
| Spanbereik D max. | 12 mm |
| Dimensie | 08-12mm |
| Oppervlak | thermisch verzinkt |
| Materiaal | Staal |
| met tegenwand | nee |
| Materiaal van de bak | staal |
page.product.environmentalData.environmentalData
| CO2-voetafdruk (GWP) van wieg tot poort | 0,0852 kg CO2e / 1 Stuk |
|---|
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (3)
Verklaringen (5)
Certificaten (3)
Handleidingen en help (1)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Art.nr.
BS-U1-M-12 FT
3
8
12
1186502
BS-U1-M-16 FT
3
12
16
1186509
BS-U1-M-22 FT
3
16
22
1186516
BS-U1-M-28 FT
3
22
28
1186522
BS-U1-M-34 FT
3
28
34
1186529
BS-U1-M-40 FT
3
34
40
1186536
BS-U1-M-46 FT
5
40
46
1186542
BS-U1-M-52 FT
5
46
52
1186549
BS-U1-M-58 FT
5
52
58
1186556
BS-U1-M-64 FT
5
58
64
1186562
BS-U1-M-70 FT
5
64
70
1186569
BS-U1-M-76 FT
5
70
76
1186576
