Kabelgoot RKS-Magic® 60 FS
Type RKSM 610 FS
|Art.nr. 6047611
|EAN 4012195390879
Art.nr. / Type
Lengte
Breedte
Hoogte
Plaatdikte
Kl. vpe: 3 m
3m
m
Beschrijving

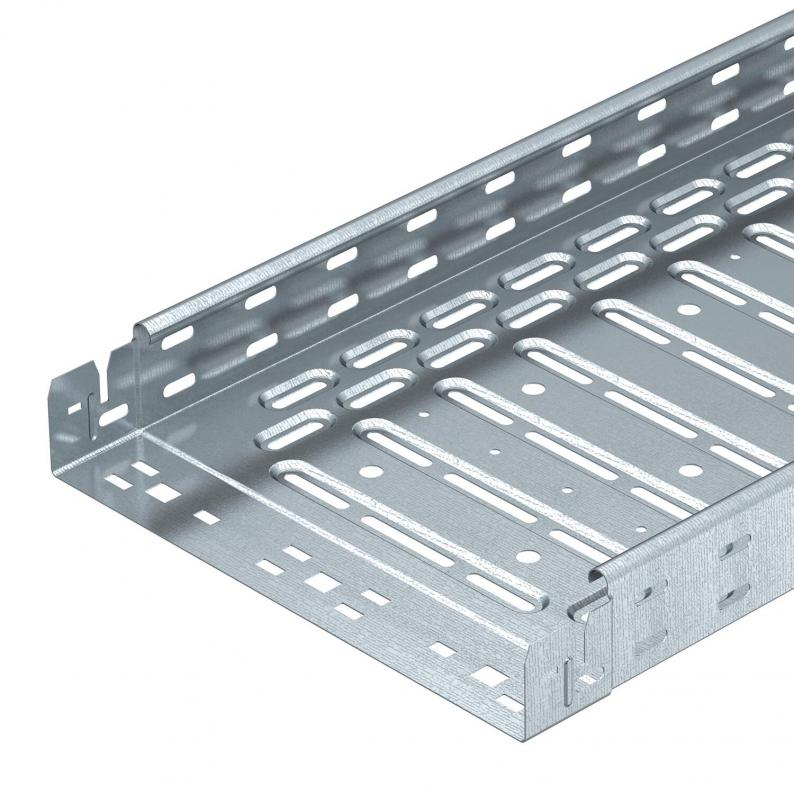

Kabelgoot met geïntegreerd snelbevestigingssysteem. De effectieve lengte van de kabelgoot is 3.000 mm.
De kabelgoot heeft een doorgaande zijperforatie van 7 x 20 mm voor de installatie van extra verbindings- en montagecomponenten.
De perforatie voor de directe draadstangophanging heeft een diameter van 11 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
De kabelgoot heeft een doorgaande zijperforatie van 7 x 20 mm voor de installatie van extra verbindings- en montagecomponenten.
De perforatie voor de directe draadstangophanging heeft een diameter van 11 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
De doorlopende potentiaalvereffening is zonder extra onderdelen gewaarborgd.
Technische gegevens

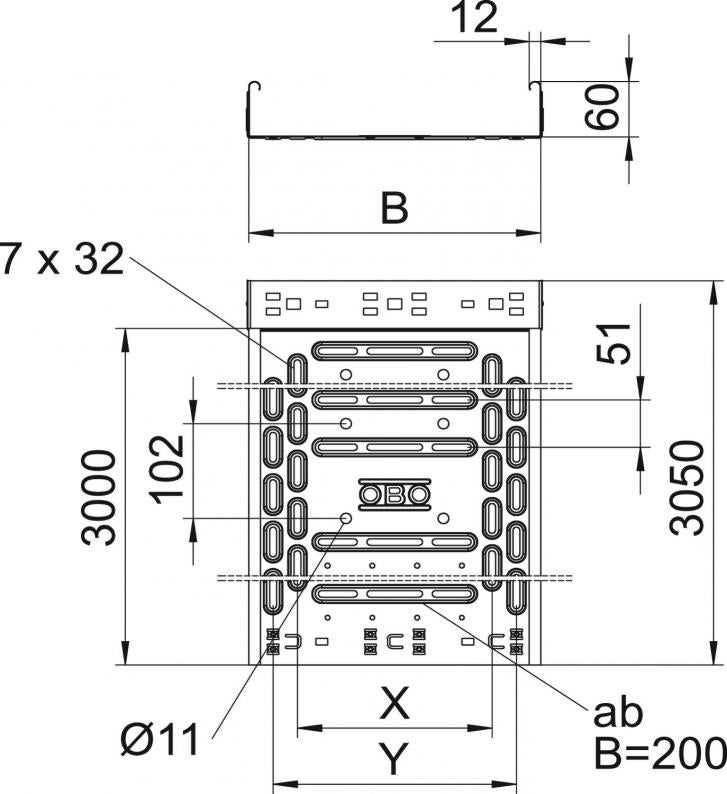

Afmetingen
| Lengte | 3050 mm |
|---|---|
| Breedte | 100 mm |
| Hoogte | 60 mm |
| Maat y | 50 mm |
| Maat B | 100 mm |
Technische gegevens
| Functiebehoud | ja |
|---|---|
| Zijperforatie | ja |
| Uitvoering verbinder | geïntegreerde verbinder |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 58 cm² |
| Roestvast staal, gebeitst | nee |
| Plaatdikte | 0,75 mm |
| Montagegat in bodem | ja |
| NATO Gatenpatroon | nee |
| Nuttige doorsnede | 5800 mm² |
| Met bovenstuk | nee |
| Bodemperforatie | 1 |
| Dimensie | 60x100x3050 |
| Oppervlak | bandverzinkt |
| Materiaal | Staal |
| Kleur | zink |
| Brandbeveiliging | Functiebehoud kabelspecifieke draagconstructie, Toepassing branddeken |
| Magnetische afschermingsdemping met deksel | 50 dB |
| Magnetische afschermingsdemping zonder deksel | 20 dB |
| Belastingstesttype conform IEC 61537 | Type II |
| Effectieve lengte | 3000 mm |
| Type verbinder kabeldraagsysteem | Klikbevestiging |
Belastingen
| Steunafstand 1,0 m | 1,2 kN/m |
|---|---|
| Steunafstand 1,5 m | 0,9 kN/m |
| Steunafstand 2,0 m | 0,6 kN/m |
| Steunafstand 2,5 m | 0,4 kN/m |
| NEMA-sterkteklasse | 8AA |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
page.product.environmentalData.environmentalData
| EPD-verified | ja |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| Unit base EPD | 1 running metre + mounting system |
| EPD GWP (outside of the system limits) | 18.83 kg CO₂e |
| EPD GWP (disposal phase) | 1.97 kg CO₂e |
| EPD GWP (manufacturing phase) | 81.32 kg CO₂e |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2-voetafdruk (GWP) van wieg tot poort | 3,1844 kg CO2e / 1 Meter |
|---|
Toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (7)
Verklaringen (5)
Certificaten (8)
Handleidingen en help (3)
Productfoto's (3)
Downloads van 3D-specificaties (2)
Uitvoeringen
Type
Lengte
Breedte
Hoogte
Functiebehoud
Plaatdikte
Oppervlak
Materiaal
Kleur
Art.nr.
RKSM 610 FS
3050
100
60
ja
0,75
bandverzinkt
Staal
zink
6047611
RKSM 620 FS
3050
200
60
ja
0,75
bandverzinkt
Staal
zink
6047638
RKSM 630 FS
3050
300
60
ja
0,75
bandverzinkt
Staal
zink
6047654
RKSM 640 FS
3050
400
60
ja
0,9
bandverzinkt
Staal
zink
6047689
Breedte
Plaatdikte
RKSM 610 FS
Art.nr.
6047611
Lengte
3050
Breedte
100
Hoogte
60
Functiebehoud
ja
Plaatdikte
0,75
Oppervlak
bandverzinkt
Materiaal
Staal
Kleur
zink
RKSM 620 FS
Art.nr.
6047638
Lengte
3050
Breedte
200
Hoogte
60
Functiebehoud
ja
Plaatdikte
0,75
Oppervlak
bandverzinkt
Materiaal
Staal
Kleur
zink
RKSM 630 FS
Art.nr.
6047654
Lengte
3050
Breedte
300
Hoogte
60
Functiebehoud
ja
Plaatdikte
0,75
Oppervlak
bandverzinkt
Materiaal
Staal
Kleur
zink
RKSM 640 FS
Art.nr.
6047689
Lengte
3050
Breedte
400
Hoogte
60
Functiebehoud
ja
Plaatdikte
0,9
Oppervlak
bandverzinkt
Materiaal
Staal
Kleur
zink
