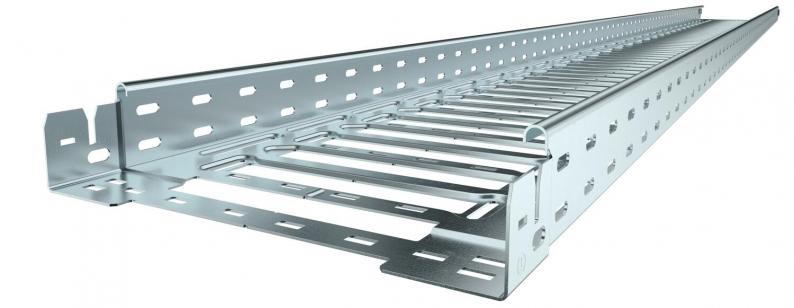

Kabelgoot SKS-Magic® 60 FS
Type SKSM 610 FS
|Art.nr. 6059456
|EAN 4012195832485
Art.nr. / Type
Lengte
Breedte
Hoogte
Plaatdikte
Kl. vpe: 3 m
3m
m
Beschrijving
Kabelgoot met geïntegreerd snelbevestigingssysteem. De effectieve lengte van de kabelgoot is 3.000 mm.
De kabelgoot heeft een doorgaande zijperforatie van 7 x 20 mm voor de installatie van extra verbindings- en montagecomponenten.
Vanaf kabelgoot breedte 200 mm met 30% perforatie, volgens VdS richtlijn 2092 geschikt voor gebruik onder sprinklerinstallaties.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
De kabelgoot heeft een doorgaande zijperforatie van 7 x 20 mm voor de installatie van extra verbindings- en montagecomponenten.
Vanaf kabelgoot breedte 200 mm met 30% perforatie, volgens VdS richtlijn 2092 geschikt voor gebruik onder sprinklerinstallaties.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
De doorlopende potentiaalvereffening is zonder extra onderdelen gewaarborgd.
Technische gegevens

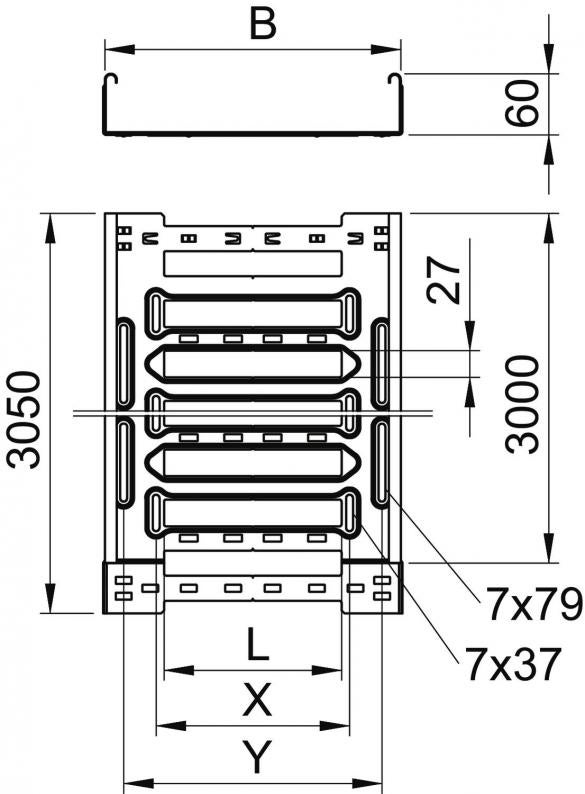

Afmetingen
| Lengte | 3050 mm |
|---|---|
| Breedte | 100 mm |
| Hoogte | 60 mm |
| Maat y | 62 mm |
| Maat L | 30 mm |
| Maat B | 100 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Zijperforatie | ja |
| Uitvoering verbinder | geïntegreerde verbinder |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 58 cm² |
| Roestvast staal, gebeitst | nee |
| Plaatdikte | 1,5 mm |
| Montagegat in bodem | ja |
| NATO Gatenpatroon | nee |
| Nuttige doorsnede | 5800 mm² |
| Met bovenstuk | nee |
| Dimensie | 60x100x3050 |
| Oppervlak | bandverzinkt |
| Materiaal | Staal |
| Kleur | zink |
| Brandbeveiliging | Toepassing branddeken |
| Magnetische afschermingsdemping met deksel | 50 dB |
| Magnetische afschermingsdemping zonder deksel | 20 dB |
| Belastingstesttype conform IEC 61537 | Type II |
| Type verbinder kabeldraagsysteem | Klikbevestiging |
Belastingen
| Steunafstand 1,5 m | 3 kN/m |
|---|---|
| Steunafstand 2,0 m | 2,25 kN/m |
| Steunafstand 2,5 m | 1,58 kN/m |
| Steunafstand 3,0 m | 1 kN/m |
| NEMA-sterkteklasse | 8B |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
page.product.environmentalData.environmentalData
| EPD-verified | ja |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| Unit base EPD | 1 running metre + mounting system |
| EPD GWP (outside of the system limits) | 18.83 kg CO₂e |
| EPD GWP (disposal phase) | 1.97 kg CO₂e |
| EPD GWP (manufacturing phase) | 81.32 kg CO₂e |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2-voetafdruk (GWP) van wieg tot poort | 6,601 kg CO2e / 1 Meter |
|---|
Toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (5)
Verklaringen (5)
Certificaten (3)
Handleidingen en help (3)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Lengte
Breedte
Hoogte
Functiebehoud
Plaatdikte
Oppervlak
Materiaal
Kleur
Art.nr.
SKSM 610 FS
3050
100
60
nee
1,5
bandverzinkt
Staal
zink
6059456
SKSM 620 FS
3050
200
60
nee
1,5
bandverzinkt
Staal
zink
6059460
SKSM 630 FS
3050
300
60
nee
1,5
bandverzinkt
Staal
zink
6059462
SKSM 640 FS
3050
400
60
nee
1,5
bandverzinkt
Staal
zink
6059464
SKSM 650 FS
3050
500
60
nee
1,5
bandverzinkt
Staal
zink
6059466
SKSM 660 FS
3050
600
60
nee
1,5
bandverzinkt
Staal
zink
6059468
