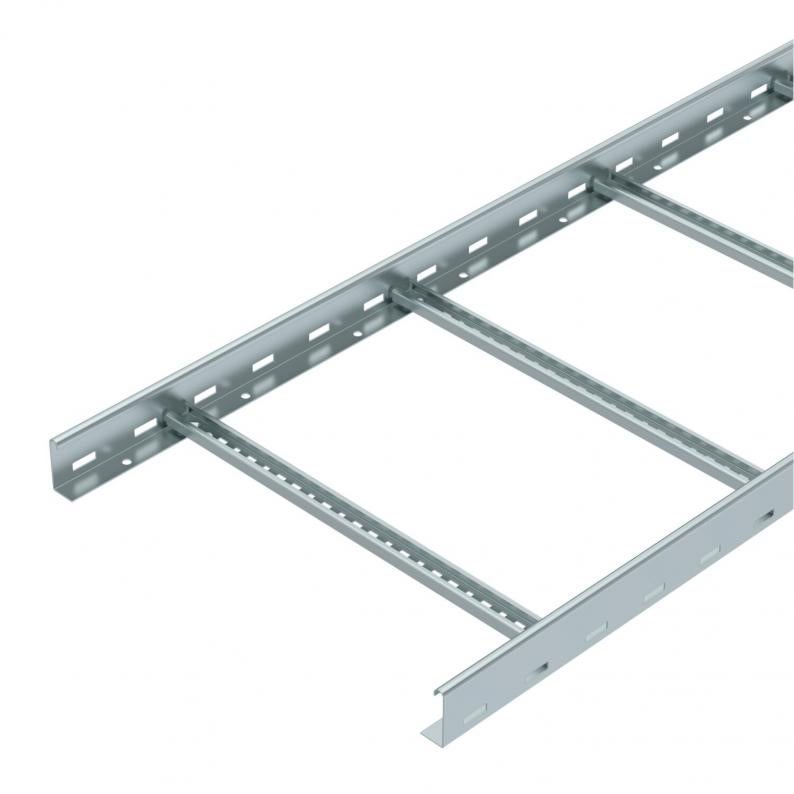

Kabelladder LCIS 60, 6 m C30 FS
Type LCIS 650 6 FS
|Art.nr. 6209636
|EAN 4012196432066
Art.nr. / Type
Lengte
Breedte
Plaatdikte
Kl. vpe: 6 m
6m
m
Beschrijving
Kabelladder zijhoogte 60 mm, met ingelaste, naar boven toe geopende C30-profielsporten. Omgeslagen zijwand ter versterking en als randbescherming. De bevestiging op de console wordt gerealiseerd met het klemstuk type LKS 40. De sleufgrootte van de sport bedraagt 16,5 mm, de bijpassende beugelklem is van het type 2056.
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB
Technische gegevens
Afmetingen
| Lengte | 6000 mm |
|---|---|
| Breedte | 500 mm |
| Hoogte | 60 mm |
| Maat B | 500 mm |
| Sleufmaat sport | 16,50 |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Zijperforatie | ja |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 200 cm² |
| Roestvast staal, gebeitst | nee |
| Nuttige doorsnede | 20000 mm² |
| Sportafstand | 300 mm |
| Uitvoering van de sporten | Profiel geperforeerd |
| Uitvoering van de zijkant | Vlak profiel |
| Bevestiging van de sport | gelast |
| Plaatdikte | 1,5 mm |
| Dimensie | 60x500x6000 |
| Oppervlak | bandverzinkt |
| Materiaal | Staal |
| Kleur | zink |
Belastingen
| Steunafstand 1,5 m | 3,3 kN/m |
|---|---|
| Steunafstand 2,0 m | 2 kN/m |
| Steunafstand 2,5 m | 1,3 kN/m |
| Steunafstand 3,0 m | 1 kN/m |
| Steunafstand 3,5 m | 0,78 kN/m |
| Steunafstand 4,0 m | 0,4 kN/m |
| Steunafstand 4,5 m | 0,3 kN/m |
| Steunafstand 5,0 m | 0,2 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
page.product.environmentalData.environmentalData
| EPD-verified | ja |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| Unit base EPD | 1 running metre + mounting system |
| EPD GWP (outside of the system limits) | 18.83 kg CO₂e |
| EPD GWP (disposal phase) | 1.97 kg CO₂e |
| EPD GWP (manufacturing phase) | 81.32 kg CO₂e |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2-voetafdruk (GWP) van wieg tot poort | 8,089 kg CO2e / 1 Meter |
|---|
Toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (3)
Verklaringen (5)
Handleidingen en help (2)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Lengte
Breedte
Functiebehoud
Plaatdikte
Art.nr.
LCIS 620 6 FS
6000
200
nee
1,5
6209630
LCIS 630 6 FS
6000
300
nee
1,5
6209632
LCIS 640 6 FS
6000
400
nee
1,5
6209634
LCIS 650 6 FS
6000
500
nee
1,5
6209636
LCIS 660 6 FS
6000
600
nee
1,5
6209638
Breedte
LCIS 620 6 FS
Art.nr.
6209630
Lengte
6000
Breedte
200
Functiebehoud
nee
Plaatdikte
1,5
LCIS 630 6 FS
Art.nr.
6209632
Lengte
6000
Breedte
300
Functiebehoud
nee
Plaatdikte
1,5
LCIS 640 6 FS
Art.nr.
6209634
Lengte
6000
Breedte
400
Functiebehoud
nee
Plaatdikte
1,5
LCIS 650 6 FS
Art.nr.
6209636
Lengte
6000
Breedte
500
Functiebehoud
nee
Plaatdikte
1,5
LCIS 660 6 FS
Art.nr.
6209638
Lengte
6000
Breedte
600
Functiebehoud
nee
Plaatdikte
1,5
