Kabelladder met Z-sport, licht
Type SLZ L 300 SG
|Art.nr. 7098038
|EAN 4012195707776
Art.nr. / Type
Lengte
Breedte
Plaatdikte
Dit artikel is een uitlopend artikel!
Kl. vpe: 3 m
3m
m
Beschrijving
Scheepskabelladder in lichte uitvoering met geperforeerde langsligger, zijhoogte 35 mm met vastgelaste, geperforeerde Z-sporten. Belasting beproefd conform IEC in combinatie met de verbinder type SLV. Lasgrondering type SIGMA-WELD 199, ook in wit leverbaar.
De scheepsladder inclusief hulpstukken is op aanvraag ook in roestvast staal leverbaar. Poedercoating in RAL-kleuren mogelijk.
Technische gegevens

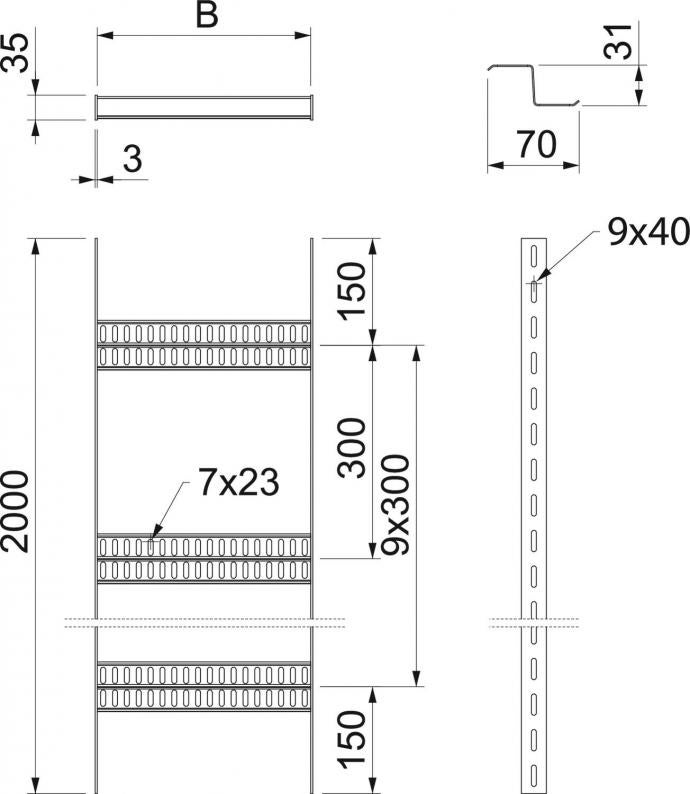

Afmetingen
| Lengte | 3000 mm |
|---|---|
| Breedte | 300 mm |
| Hoogte | 35 mm |
| Maat B | 306 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Zijperforatie | ja |
| Verspanuitvoering | nee |
| Roestvast staal, gebeitst | nee |
| Sportafstand | 300 mm |
| Uitvoering van de sporten | Profiel geperforeerd |
| Uitvoering van de zijkant | Vlak profiel |
| Bevestiging van de sport | gelast |
| Afmetingen | 35x300 |
| Plaatdikte | 3 mm |
| Dimensie | 35x306x3000 |
| Oppervlak | lasgronding |
| Materiaal | Staal |
| Kleur | roestrood |
Belastingen
| Steunafstand 1,5 m | 1,5 kN/m |
|---|---|
| Steunafstand 2,0 m | 0,85 kN/m |
| Steunafstand 2,5 m | 0,35 kN/m |
| Steunafstand 3,0 m | 0,25 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Belastingschema bij testmethode
page.product.environmentalData.environmentalData
| CO2-voetafdruk (GWP) van wieg tot poort | 4,4109 kg CO₂e / 1 Meter |
|---|
Toebehoren
Montagetoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (3)
Verklaringen (5)
Handleidingen en help (1)
Productfoto's (3)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Lengte
Breedte
Functiebehoud
Plaatdikte
Art.nr.
SLZ L 100 SG
3000
100
nee
3
7098032
SLZ L 200 SG
3000
200
nee
3
7098036
SLZ L 300 SG
3000
300
nee
3
7098038
SLZ L 400 SG
3000
400
nee
3
7098040
Breedte
SLZ L 100 SG
Art.nr.
7098032
Lengte
3000
Breedte
100
Functiebehoud
nee
Plaatdikte
3
SLZ L 200 SG
Art.nr.
7098036
Lengte
3000
Breedte
200
Functiebehoud
nee
Plaatdikte
3
SLZ L 300 SG
Art.nr.
7098038
Lengte
3000
Breedte
300
Functiebehoud
nee
Plaatdikte
3
SLZ L 400 SG
Art.nr.
7098040
Lengte
3000
Breedte
400
Functiebehoud
nee
Plaatdikte
3
