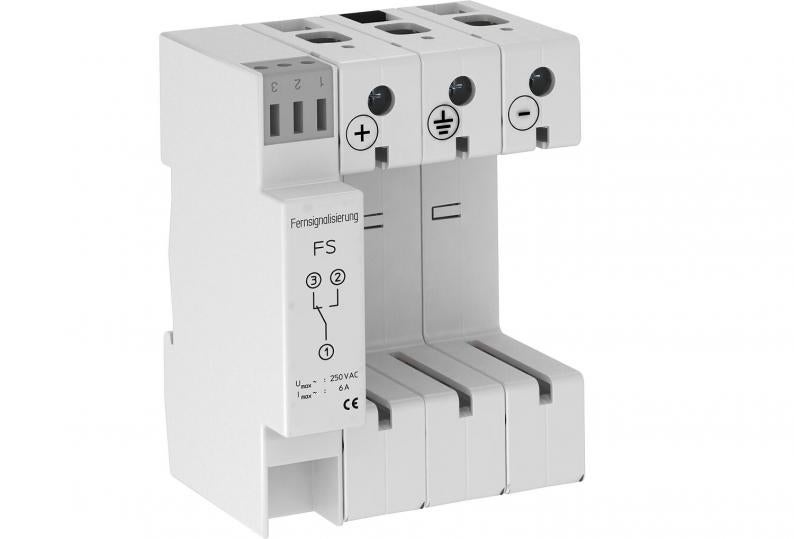

PV-bodem, 3-polig, in Y-schakeling, met extern signaal
Type V20-C U-3PH-Y-FS
|Art.nr. 5096646
|EAN 4012195648499
Art.nr. / Type
5096646 / V20-C U-3PH-Y-FS
Dit artikel is een uitlopend artikel!
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving
Bodemdeel voor fotovoltaïsche installaties tot Uoc=1000 V (Y-schakeling)
• Passend voor V50- en V25-B+C module type 1+2 combi-afleider
• Passend voor V20-C modules type 2 overspanningsafleiders
• Beveiligingsschakeling tegen dwars- en langsspanningen
• Y-beveiligingsschakeling
• Lage DC-restspanning: < 4,0 kV (Uoc max = 1000 V DC met V20-C/0-440)
• Lage DC-restspanning: < 3,0 kV (Uoc max = 900 V DC met V25-B+C/0-385)
• Lage DC-restspanning: < 2,6 kV (Uoc max = 600 V DC met V50-B+C/0-280)
• -FS met extern signaal, potentiaalvrij wisselcontact, voor functiebewaking
• Gemarkeerde aansluitingen
Toepassing: in fotovoltaïsche installaties tussen PH-modules en omvormer.
• Passend voor V50- en V25-B+C module type 1+2 combi-afleider
• Passend voor V20-C modules type 2 overspanningsafleiders
• Beveiligingsschakeling tegen dwars- en langsspanningen
• Y-beveiligingsschakeling
• Lage DC-restspanning: < 4,0 kV (Uoc max = 1000 V DC met V20-C/0-440)
• Lage DC-restspanning: < 3,0 kV (Uoc max = 900 V DC met V25-B+C/0-385)
• Lage DC-restspanning: < 2,6 kV (Uoc max = 600 V DC met V50-B+C/0-280)
• -FS met extern signaal, potentiaalvrij wisselcontact, voor functiebewaking
• Gemarkeerde aansluitingen
Toepassing: in fotovoltaïsche installaties tussen PH-modules en omvormer.
Technische gegevens
Technische gegevens
| Beschermingsgraad | IP20 |
|---|---|
| Afstandssignalisatie | ja |
| Uitvoering van de polen | 3 |
| Uitvoering | 3-polige Y-schakeling voor PV-installaties met FS |
| Bedrijfstemperatuur min. | -40 °C |
| Bedrijfstemperatuur max. | 80 °C |
| Temperatuurbereik min. | -40 °C |
| Temperatuurbereik max. | 80 °C |
| Dimensie | Y-PH DC |
Aansluitmogelijkheden
| Doorsnede geleider vast (een-/meeraderig) min. | 2,5 mm² |
|---|---|
| Doorsnede geleider vast (een-/meeraderig) max. | 35 mm² |
page.product.environmentalData.environmentalData
| Packaging without plastic | ja |
|---|
| CO2-voetafdruk (GWP) van wieg tot poort | 0,9448 kg CO2e / 1 Stuk |
|---|
