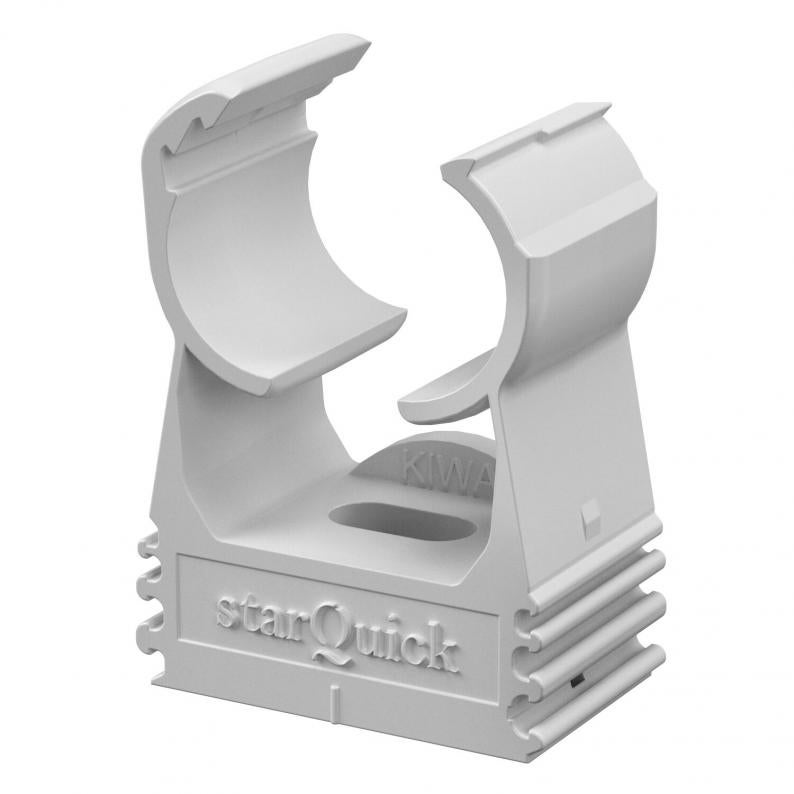

starQuick-klem
Type SQ-15 LGR
|Art.nr. 2146096
|EAN 4012195595472
Art.nr. / Type
Nominale grootte/tekst
Dit artikel is een uitlopend artikel!
Het vervangende artikel vindt u hier.
Kl. vpe: 100 Stuks
100Stuks
Stuks
Beschrijving
Hoogbelastbare klem voor opname van elektrotechnische en sanitairbuizen van kunststof en metaal en van elektrotechnische installatiebuis Quick-Pipe. Universele montagemogelijkheden op wanden, plafonds en staalconstructies binnen en buiten. Flexibel spanbereik van meerdere millimeters. Gereedschapsloze buismontage Aan elkaar koppelbaar tot Ø 28 mm ook met OBO Quick- of starQuick-klem. Kan worden gecombineerd met dubbele houder voor hoge belastingswaarden. Voor variabele afstanden en -klemmenaantallen monteerbaar op profielrail.
Technische gegevens
Afmetingen
| Maat A | 29 mm |
|---|---|
| Maat B | 17 mm |
| Afm. H | 35,7 mm |
| Maat F | 4,5 mm |
| Afm. h | 10,5 mm |
| Afmeting e | 10 mm |
Technische gegevens
| Nominale grootte/tekst | 15-16 |
|---|---|
| Halogeenvrij | ja |
| UV-bestendig | ja |
| Rijgbaar | ja |
| Gesloten | ja |
| Aantal kabels/ buizen | 1 |
| Breukbelasting | 0,6 kN |
| Met inlage | nee |
| Type bevestiging | Schroefgat |
| Spanbereik D min. | 14 mm |
| Spanbereik D max. | 16,5 mm |
| Vlambestendig | volgens VDE 0471/DIN 695 deel 2-1, testtemperatuur 650°C |
| Dimensie | 14-16,5mm |
| Materiaal | Polyamide |
| Kleur | lichtgrijs; RAL 7035 |
Toebehoren
Montagetoebehoren
Artikel
Type
Art.nr.
Aantal
Art.nr. 2351673
Steekplug Delta-Push® met M6-schroefdraadType
DP GM6 30
Kl. vpe: 100 Stuks
100Stuks
Stuks
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (4)
Verklaringen (4)
Certificaten (1)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Nominale grootte/tekst
Art.nr.
SQ-10 LGR
10
2146053
SQ-12 LGR
12-14
2146061
SQ-15 LGR
15-16
2146096
SQ-20 LGR
20-23
2146134
SQ-25 LGR
25-28
2146207
SQ-32 LGR
32-35
2146258
