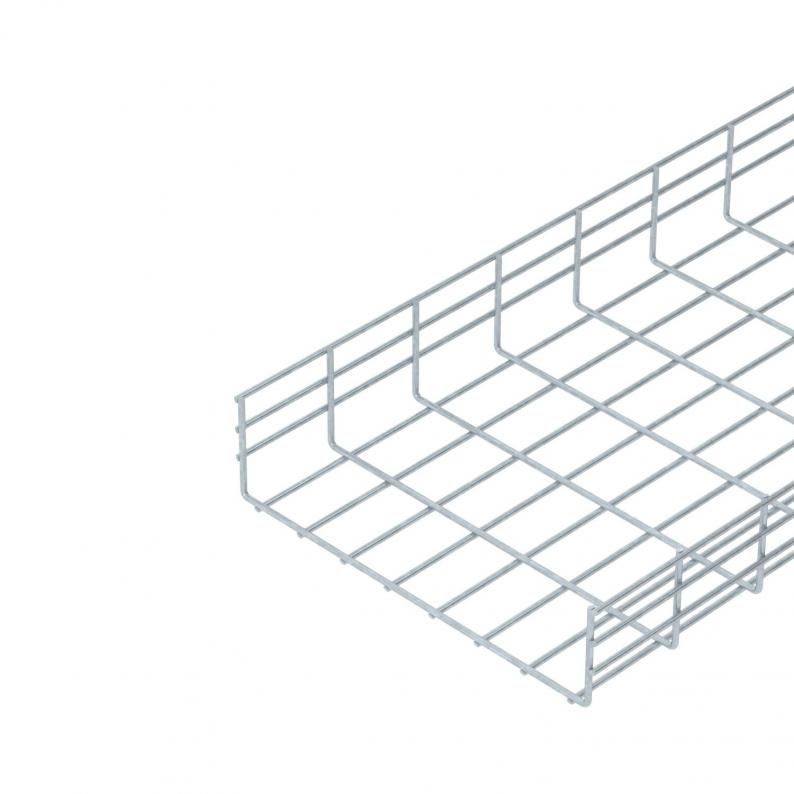

Zware draadgoot SGR 105 FT
Type SGR 105 400 FT
|Art.nr. 6003402
|EAN 4012195651765
Art.nr. / Type
Lengte
Breedte
Hoogte
Nuttige doorsnede
Draaddiameter
Kl. vpe: 3 m
3m
m
Beschrijving

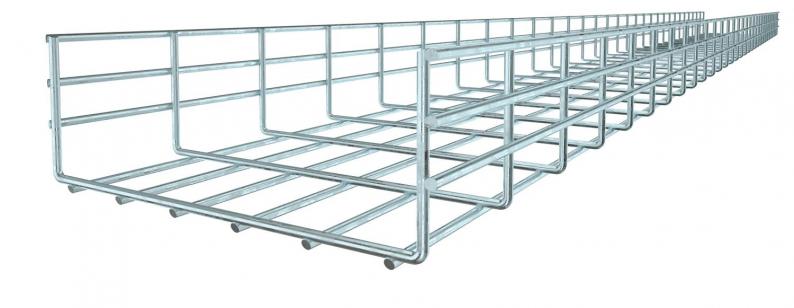

Draadgoot van puntgelaste staaldraden met een zijhoogte van 105 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
De maasgrootte is 50 x 100 mm.
Technische gegevens

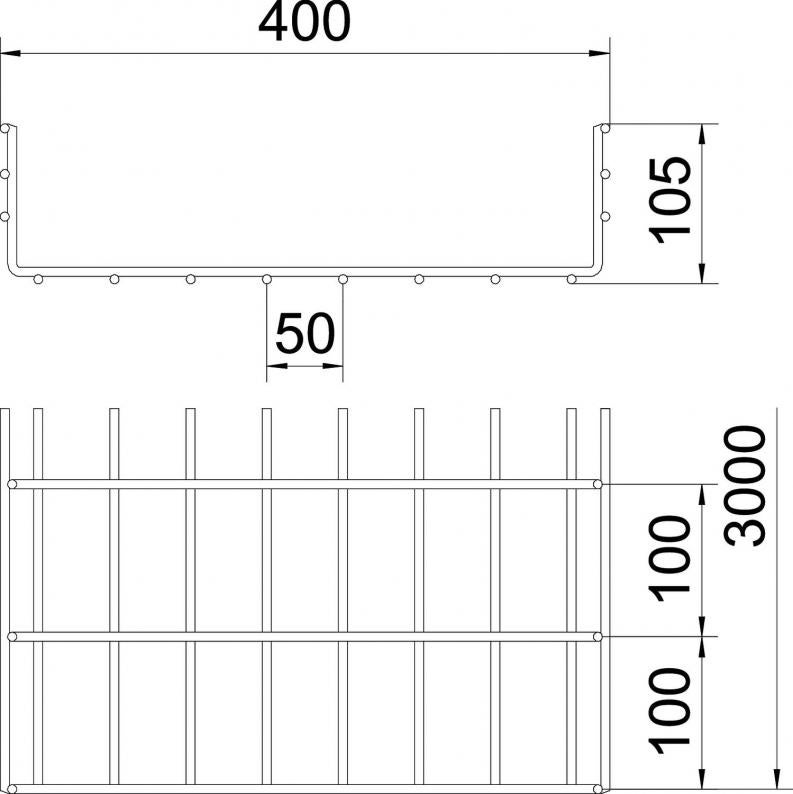

Afmetingen
| Lengte | 3000 mm |
|---|---|
| Breedte | 400 mm |
| Hoogte | 105 mm |
| Maat B | 400 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Uitvoering verbinder | zonder verbinder |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 363 cm² |
| Roestvast staal, gebeitst | nee |
| Nuttige doorsnede | 36300 mm² |
| Profielvorm | U-vorm |
| Draaddiameter | 6 mm |
| Dimensie | 105x400x3000 |
| Oppervlak | thermisch verzinkt |
| Materiaal | Staal |
| Kleur | zink |
| Belastingstesttype conform IEC 61537 | Type II |
| Type verbinder kabeldraagsysteem | geschroefd |
Belastingen
| Steunafstand 1,0 m | 3,5 kN/m |
|---|---|
| Steunafstand 1,5 m | 1,9 kN/m |
| Steunafstand 2,0 m | 1,2 kN/m |
| Steunafstand 2,5 m | 0,85 kN/m |
| Steunafstand 3,0 m | 0,7 kN/m |
| Steunafstand 3,5 m | 0,62 kN/m |
| Steunafstand 4,0 m | 0,45 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
page.product.environmentalData.environmentalData
| EPD-verified | ja |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| Unit base EPD | 1 running metre + mounting system |
| EPD GWP (outside of the system limits) | 18.83 kg CO₂e |
| EPD GWP (disposal phase) | 1.97 kg CO₂e |
| EPD GWP (manufacturing phase) | 81.32 kg CO₂e |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2-voetafdruk (GWP) van wieg tot poort | 9,041 kg CO2e / 1 Meter |
|---|
Toebehoren
Montagetoebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (4)
Verklaringen (4)
Certificaten (1)
Handleidingen en help (2)
Productfoto's (3)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Lengte
Breedte
Hoogte
Functiebehoud
Nuttige doorsnede
Draaddiameter
Art.nr.
SGR 105 150 FT
3000
150
105
nee
130
6
6003175
SGR 105 200 FT
3000
200
105
nee
175
6
6003214
SGR 105 300 FT
3000
300
105
nee
268
6
6003309
SGR 105 400 FT
3000
400
105
nee
363
6
6003402
SGR 105 500 FT
3000
500
105
nee
459
6
6003515
SGR 105 600 FT
3000
600
105
nee
554
6
6003616
Breedte
Nuttige doorsnede
SGR 105 150 FT
Art.nr.
6003175
Lengte
3000
Breedte
150
Hoogte
105
Functiebehoud
nee
Nuttige doorsnede
130
Draaddiameter
6
SGR 105 200 FT
Art.nr.
6003214
Lengte
3000
Breedte
200
Hoogte
105
Functiebehoud
nee
Nuttige doorsnede
175
Draaddiameter
6
SGR 105 300 FT
Art.nr.
6003309
Lengte
3000
Breedte
300
Hoogte
105
Functiebehoud
nee
Nuttige doorsnede
268
Draaddiameter
6
SGR 105 400 FT
Art.nr.
6003402
Lengte
3000
Breedte
400
Hoogte
105
Functiebehoud
nee
Nuttige doorsnede
363
Draaddiameter
6
SGR 105 500 FT
Art.nr.
6003515
Lengte
3000
Breedte
500
Hoogte
105
Functiebehoud
nee
Nuttige doorsnede
459
Draaddiameter
6
SGR 105 600 FT
Art.nr.
6003616
Lengte
3000
Breedte
600
Hoogte
105
Functiebehoud
nee
Nuttige doorsnede
554
Draaddiameter
6
