Zware draadgoot SGR 155 G
Type SGR 155 450 G
|Art.nr. 6003684
|EAN 4012195380160
Art.nr. / Type
Lengte
Breedte
Hoogte
Nuttige doorsnede
Draaddiameter
Kl. vpe: 3 m
3m
m
Beschrijving

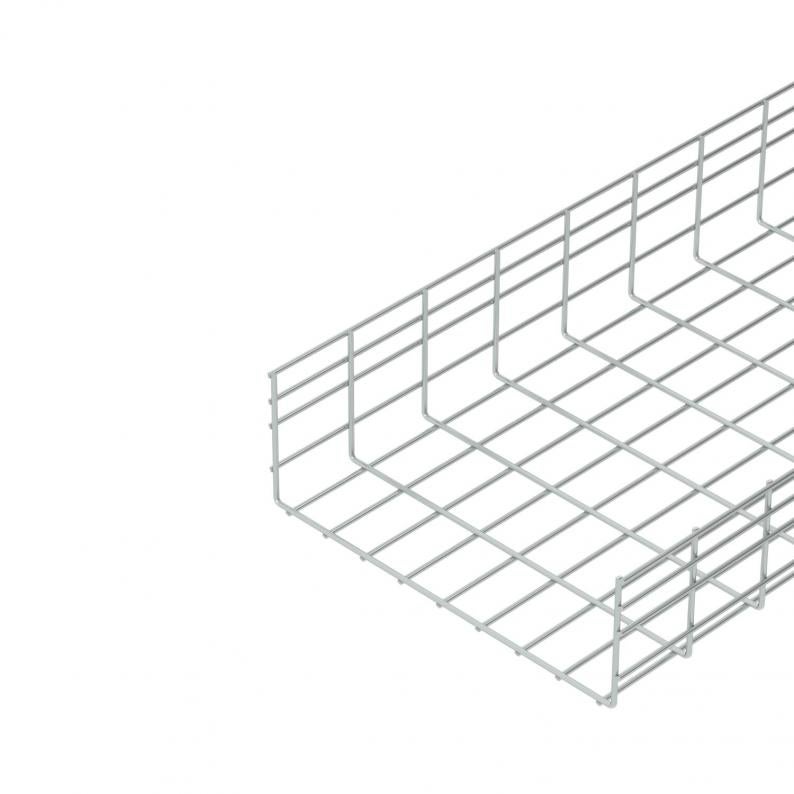

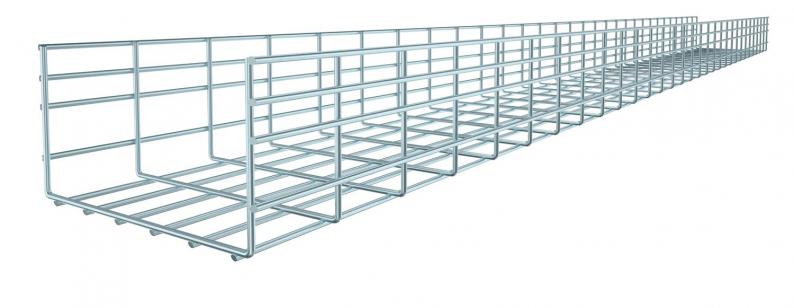

Draadgoot in C-vorm van gepuntlaste staaldraden met een zijhoogte van 155 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
De maasgrootte is 50 x 100 mm.
Technische gegevens

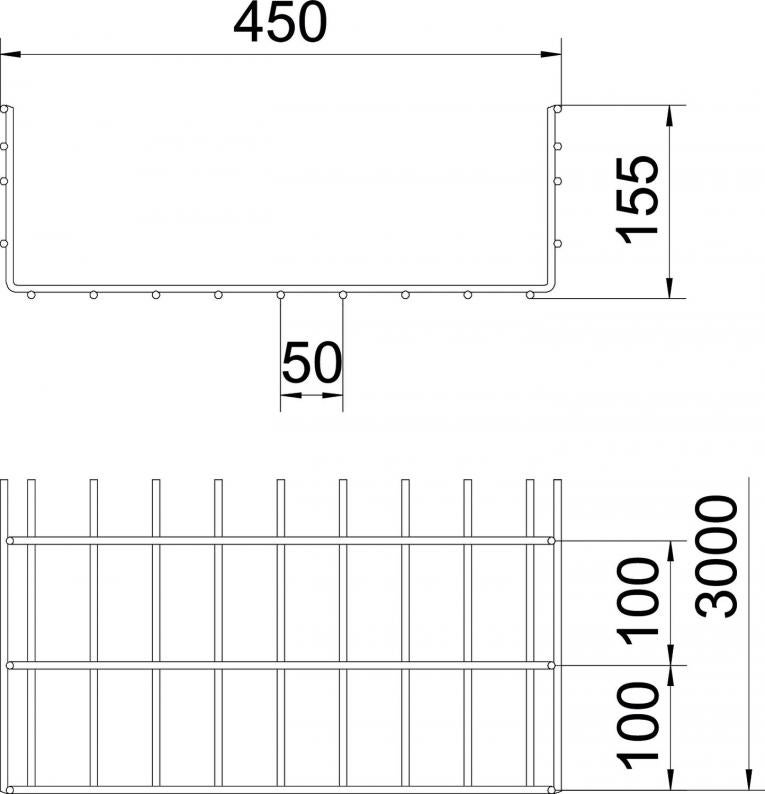

Afmetingen
| Lengte | 3000 mm |
|---|---|
| Breedte | 450 mm |
| Hoogte | 155 mm |
| Maat B | 450 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Uitvoering verbinder | zonder verbinder |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 663 cm² |
| Roestvast staal, gebeitst | nee |
| Nuttige doorsnede | 66300 mm² |
| Geïntegreerd scheidingsschot | zonder |
| Schroefloze verbinder | nee |
| Profielvorm | U-vorm |
| Draaddiameter | 6 mm |
| Dimensie | 155x450x3000 |
| Oppervlak | galvanisch verzinkt |
| Materiaal | Staal |
| Kleur | zink |
| Belastingstesttype conform IEC 61537 | Type II |
| Type verbinder kabeldraagsysteem | geschroefd |
Belastingen
| Steunafstand 1,0 m | 4,1 kN/m |
|---|---|
| Steunafstand 1,5 m | 2,5 kN/m |
| Steunafstand 2,0 m | 1,6 kN/m |
| Steunafstand 2,5 m | 1,15 kN/m |
| Steunafstand 3,0 m | 0,95 kN/m |
| Steunafstand 3,5 m | 0,83 kN/m |
| Steunafstand 4,0 m | 0,6 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
page.product.environmentalData.environmentalData
| EPD-verified | ja |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| Unit base EPD | 1 running metre + mounting system |
| EPD GWP (outside of the system limits) | 18.83 kg CO₂e |
| EPD GWP (disposal phase) | 1.97 kg CO₂e |
| EPD GWP (manufacturing phase) | 81.32 kg CO₂e |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2-voetafdruk (GWP) van wieg tot poort | 9,9668 kg CO2e / 1 Meter |
|---|
Toebehoren
Montagetoebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (4)
Verklaringen (4)
Certificaten (1)
Handleidingen en help (2)
Productfoto's (3)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Lengte
Breedte
Hoogte
Functiebehoud
Nuttige doorsnede
Draaddiameter
Art.nr.
SGR 155 300 G
3000
300
155
nee
438
6
6003681
SGR 155 450 G
3000
450
155
nee
663
6
6003684
SGR 155 500 G
3000
500
155
nee
738
6
6003685
SGR 155 600 G
3000
600
155
nee
888
6
6003687
Breedte
Nuttige doorsnede
SGR 155 300 G
Art.nr.
6003681
Lengte
3000
Breedte
300
Hoogte
155
Functiebehoud
nee
Nuttige doorsnede
438
Draaddiameter
6
SGR 155 450 G
Art.nr.
6003684
Lengte
3000
Breedte
450
Hoogte
155
Functiebehoud
nee
Nuttige doorsnede
663
Draaddiameter
6
SGR 155 500 G
Art.nr.
6003685
Lengte
3000
Breedte
500
Hoogte
155
Functiebehoud
nee
Nuttige doorsnede
738
Draaddiameter
6
SGR 155 600 G
Art.nr.
6003687
Lengte
3000
Breedte
600
Hoogte
155
Functiebehoud
nee
Nuttige doorsnede
888
Draaddiameter
6
