Zware draadgoot SGR 55 A2
Type SGR 55 600 A2
|Art.nr. 6000958
|EAN 4012196448418
Art.nr. / Type
Lengte
Breedte
Hoogte
Nuttige doorsnede
Draaddiameter
Kl. vpe: 3 m
3m
m
Beschrijving

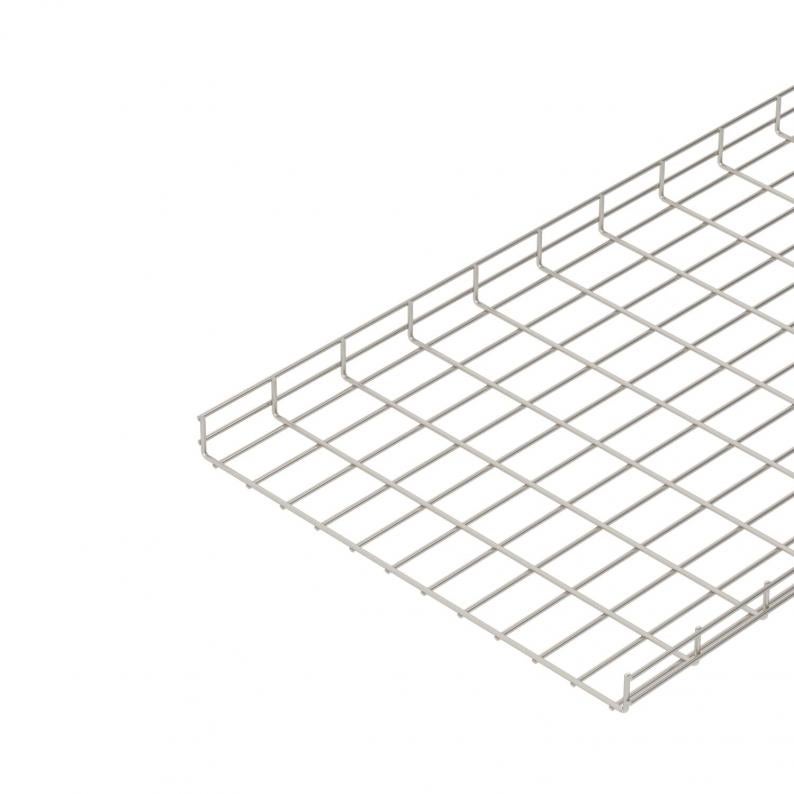

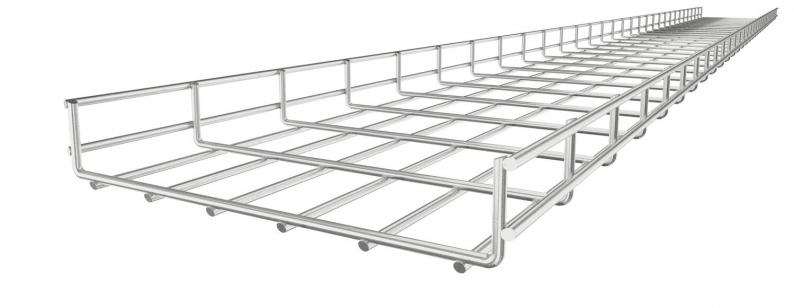

Draadgoot van puntgelaste staaldraden met een zijhoogte van 55 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
De maasgrootte is 50 x 100 mm.
Technische gegevens

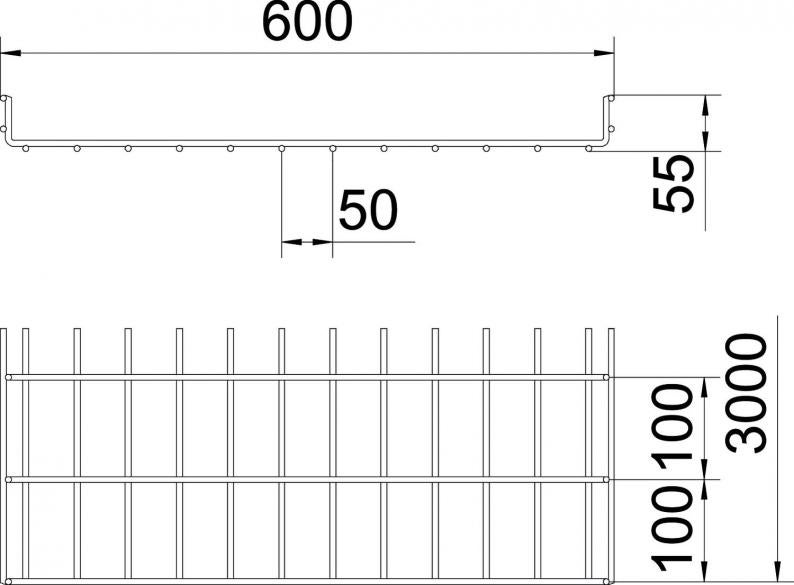

Afmetingen
| Lengte | 3000 mm |
|---|---|
| Breedte | 600 mm |
| Hoogte | 55 mm |
| Maat B | 600 mm |
Technische gegevens
| Uitvoering verbinder | zonder verbinder |
|---|---|
| Nuttige doorsnede | 265 cm² |
| Nuttige doorsnede | 26500 mm² |
| Profielvorm | U-vorm |
| Draaddiameter | 6 mm |
| Dimensie | 55x600x3000 |
| Oppervlak | blank, nabehandeld |
| Materiaal | Roestvast staal 1.4301 |
| Kleur | roestvrij staal |
| Belastingstesttype conform IEC 61537 | Type II |
| Type verbinder kabeldraagsysteem | geschroefd |
Belastingen
| Steunafstand 1,0 m | 2,9 kN/m |
|---|---|
| Steunafstand 1,5 m | 1,5 kN/m |
| Steunafstand 2,0 m | 0,75 kN/m |
| Steunafstand 2,5 m | 0,38 kN/m |
| Steunafstand 3,0 m | 0,4 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
page.product.environmentalData.environmentalData
| EPD-verified | ja |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| Unit base EPD | 1 running metre + mounting system |
| EPD GWP (outside of the system limits) | 18.83 kg CO₂e |
| EPD GWP (disposal phase) | 1.97 kg CO₂e |
| EPD GWP (manufacturing phase) | 81.32 kg CO₂e |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2-voetafdruk (GWP) van wieg tot poort | 24,6808 kg CO2e / 1 Meter |
|---|
Toebehoren
Montagetoebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (5)
Verklaringen (4)
Handleidingen en help (2)
Productfoto's (3)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Lengte
Breedte
Hoogte
Nuttige doorsnede
Draaddiameter
Art.nr.
SGR 55 100 A2
3000
100
55
40
6
6000909
SGR 55 150 A2
3000
150
55
63
6
6000913
SGR 55 200 A2
3000
200
55
87
6
6000917
SGR 55 300 A2
3000
300
55
129
6
6000925
SGR 55 400 A2
3000
400
55
175
6
6000933
SGR 55 500 A2
3000
500
55
220
6
6000941
SGR 55 600 A2
3000
600
55
265
6
6000958
Breedte
Nuttige doorsnede
SGR 55 100 A2
Art.nr.
6000909
Lengte
3000
Breedte
100
Hoogte
55
Nuttige doorsnede
40
Draaddiameter
6
SGR 55 150 A2
Art.nr.
6000913
Lengte
3000
Breedte
150
Hoogte
55
Nuttige doorsnede
63
Draaddiameter
6
SGR 55 200 A2
Art.nr.
6000917
Lengte
3000
Breedte
200
Hoogte
55
Nuttige doorsnede
87
Draaddiameter
6
SGR 55 300 A2
Art.nr.
6000925
Lengte
3000
Breedte
300
Hoogte
55
Nuttige doorsnede
129
Draaddiameter
6
SGR 55 400 A2
Art.nr.
6000933
Lengte
3000
Breedte
400
Hoogte
55
Nuttige doorsnede
175
Draaddiameter
6
SGR 55 500 A2
Art.nr.
6000941
Lengte
3000
Breedte
500
Hoogte
55
Nuttige doorsnede
220
Draaddiameter
6
SGR 55 600 A2
Art.nr.
6000958
Lengte
3000
Breedte
600
Hoogte
55
Nuttige doorsnede
265
Draaddiameter
6
