Draadgoot GR-Magic® 55 A2
Type GRM 55 50 A2
|Art.nr. 6001070
|EAN 4012195430933
Art.nr. / Type
Lengte
Breedte
Hoogte
Functiebehoud
Nuttige doorsnede
Draaddiameter
Kl. vpe: 3 m
3m
m
Beschrijving

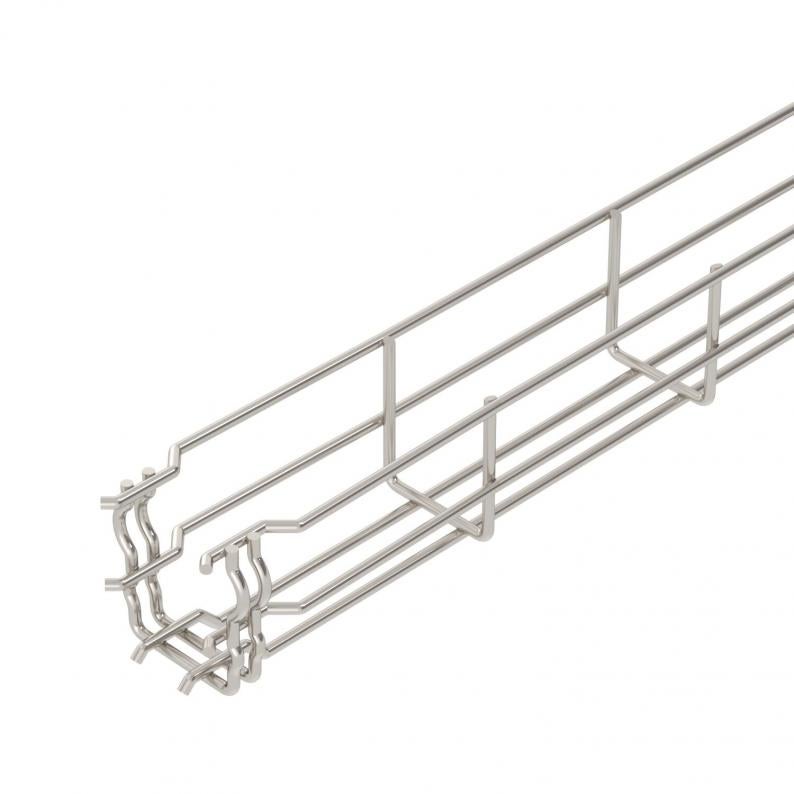

Draadgoot met aangevormde verbinder in de zijhoogte 55 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
Voor de draadgoot zijn geen extra verbinders nodig, deze wordt eenvoudig in elkaar gestoken. De maasgrootte is 50 x 100 mm (uitgezonderd GRM 55/50 = 20 x 100 mm).
Technische gegevens

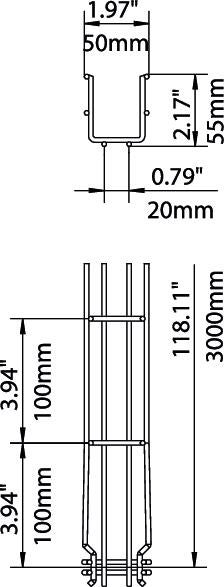

Afmetingen
| Lengte | 3000 mm |
|---|---|
| Breedte | 50 mm |
| Hoogte | 55 mm |
| Maat B | 52 mm |
| Afm. H | 58 mm |
Technische gegevens
| Functiebehoud | ja |
|---|---|
| Uitvoering verbinder | geïntegreerde verbinder |
| Nuttige doorsnede | 16 cm² |
| Roestvast staal, gebeitst | ja |
| Nuttige doorsnede | 1600 mm² |
| Geïntegreerd scheidingsschot | zonder |
| Schroefloze verbinder | ja |
| Profielvorm | U-vorm |
| Draaddiameter | 3,9 mm |
| Dimensie | 55x50x3000 |
| Oppervlak | blank, nabehandeld |
| Materiaal | Roestvast staal 1.4301 |
| Kleur | roestvrij staal |
| Brandbeveiliging | Functiebehoud kabelspecifieke draagconstructie |
| Belastingstesttype conform IEC 61537 | Type II |
| Type verbinder kabeldraagsysteem | Klikbevestiging |
Belastingen
| Steunafstand 1,0 m | 0,35 kN/m |
|---|---|
| Steunafstand 1,5 m | 0,2 kN/m |
| Steunafstand 2,0 m | 0,1 kN/m |
| Steunafstand 2,5 m | 0,1 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Milieugegevens
| EPD-verified | ja |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| Unit base EPD | 1 running metre + mounting system |
| EPD GWP (outside of the system limits) | 18.83 kg CO₂e |
| EPD GWP (disposal phase) | 1.97 kg CO₂e |
| EPD GWP (manufacturing phase) | 81.32 kg CO₂e |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2-voetafdruk (GWP) van wieg tot poort | 3,4068 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 3,4068 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Metres |
| Declared Unit Quantity (LCA) | 1 |
Toebehoren
Systeemtoebehoren
Montagetoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (12)
Verklaringen (4)
Certificaten (4)
Handleidingen en help (3)
Productfoto's (3)
Downloads van 3D-specificaties (2)
Uitvoeringen
Type
Lengte
Breedte
Hoogte
Functiebehoud
Nuttige doorsnede
Draaddiameter
Art.nr.
GRM 55 50 A2
3000
50
55
ja
16
3,9
6001070
GRM 55 100 A2
3000
100
55
ja
40
3,9
6001072
GRM 55 150 A2
3000
150
55
ja
63
3,9
6001074
GRM 55 200 A2
3000
200
55
ja
87
3,9
6001076
GRM 55 300 A2
3000
300
55
ja
129
4,8
6001078
GRM 55 400 A2
3000
400
55
ja
175
4,8
6001080
GRM 55 500 A2
3000
500
55
nee
220
4,8
6001082
GRM 55 600 A2
3000
600
55
nee
265
4,8
6001085
