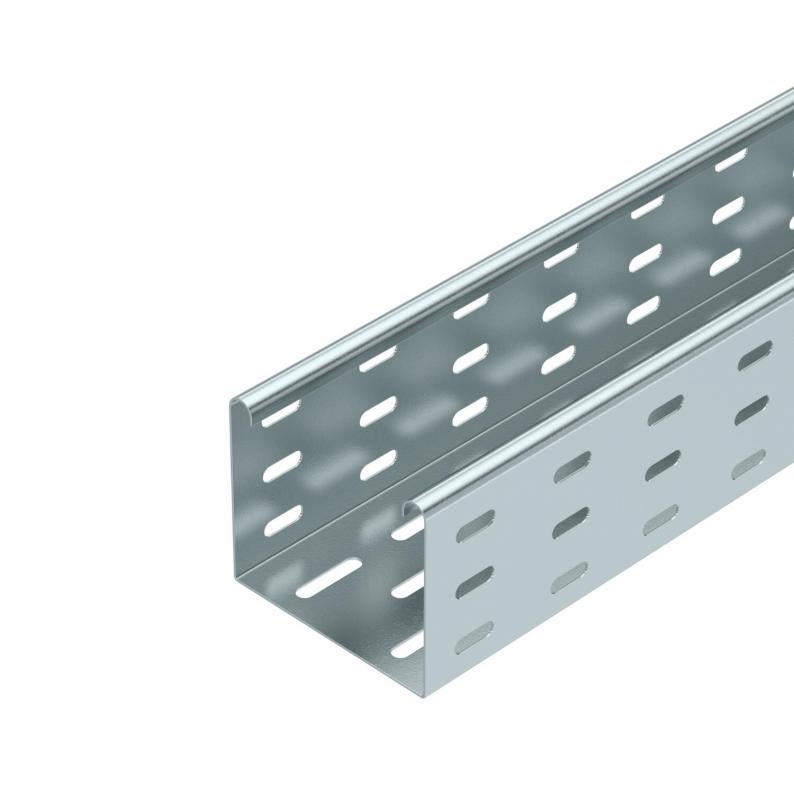

Kabelgoot MKS 85 FS
Type MKS 810 FS
|Art.nr. 6057101
|EAN 4012196060733
Art.nr. / Type
Lengte
Breedte
Plaatdikte
Kl. vpe: 3 m
3m
m
Beschrijving
MKS 60 = Middelzwaar KabelgootSysteem met een zijhoogte van 85 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
Technische gegevens
Afmetingen
| Lengte | 3000 mm |
|---|---|
| Breedte | 100 mm |
| Hoogte | 85 mm |
| Maat B | 100 mm |
| Dimension W | 100 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Zijperforatie | ja |
| Uitvoering verbinder | zonder verbinder |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 83 cm² |
| Roestvast staal, gebeitst | nee |
| Plaatdikte | 1 mm |
| Montagegat in bodem | ja |
| NATO Gatenpatroon | nee |
| Nuttige doorsnede | 8300 mm² |
| Met bovenstuk | nee |
| Afmetingen | 85 x 100 |
| Dimensie | 85x100x3000 |
| Oppervlak | bandverzinkt |
| Materiaal | Staal |
| Kleur | zink |
| Belastingstesttype conform IEC 61537 | Type II |
| Type verbinder kabeldraagsysteem | geschroefd |
Belastingen
| Steunafstand 1,5 m | 1,75 kN/m |
|---|---|
| Steunafstand 1,75 m | 1,4 kN/m |
| Steunafstand 2,0 m | 1,1 kN/m |
| Steunafstand 2,5 m | 0,5 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
vanaf breedte 300 mm met voegafdekking SSLB getest
Milieugegevens
| EPD-verified | ja |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| Unit base EPD | 1 running metre + mounting system |
| EPD GWP (outside of the system limits) | 18.83 kg CO₂e |
| EPD GWP (disposal phase) | 1.97 kg CO₂e |
| EPD GWP (manufacturing phase) | 81.32 kg CO₂e |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2-voetafdruk (GWP) van wieg tot poort | 5,6826 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 5,6826 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Metres |
| Declared Unit Quantity (LCA) | 1 |
Toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Verklaringen (4)
Productfoto's (3)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Lengte
Breedte
Functiebehoud
Plaatdikte
Oppervlak
Materiaal
Art.nr.
MKS 810 FS
3000
100
nee
1
bandverzinkt
Staal
6057101
MKS 820 FS
3000
200
nee
1
bandverzinkt
Staal
6057209

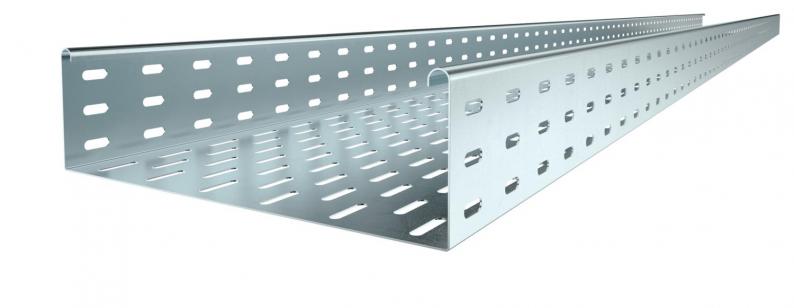

MKS 830 FS
3000
300
nee
1
bandverzinkt
Staal
6057306
MKS 840 FS
3000
400
nee
1
bandverzinkt
Staal
6057403
MKS 850 FS
3000
500
nee
1
bandverzinkt
Staal
6057500
MKS 860 FS
3000
600
nee
1
bandverzinkt
Staal
6057535
Breedte
MKS 810 FS
Art.nr.
6057101
Lengte
3000
Breedte
100
Functiebehoud
nee
Plaatdikte
1
Oppervlak
bandverzinkt
Materiaal
Staal
MKS 820 FS
Art.nr.
6057209
Lengte
3000
Breedte
200
Functiebehoud
nee
Plaatdikte
1
Oppervlak
bandverzinkt
Materiaal
Staal
MKS 830 FS
Art.nr.
6057306
Lengte
3000
Breedte
300
Functiebehoud
nee
Plaatdikte
1
Oppervlak
bandverzinkt
Materiaal
Staal
MKS 840 FS
Art.nr.
6057403
Lengte
3000
Breedte
400
Functiebehoud
nee
Plaatdikte
1
Oppervlak
bandverzinkt
Materiaal
Staal
MKS 850 FS
Art.nr.
6057500
Lengte
3000
Breedte
500
Functiebehoud
nee
Plaatdikte
1
Oppervlak
bandverzinkt
Materiaal
Staal
MKS 860 FS
Art.nr.
6057535
Lengte
3000
Breedte
600
Functiebehoud
nee
Plaatdikte
1
Oppervlak
bandverzinkt
Materiaal
Staal
