Zware draadgoot SGR 55 FT
Type SGR 55 100 FT
|Art.nr. 6000122
|EAN 4012196397655
Art.nr. / Type
Lengte
Breedte
Hoogte
Nuttige doorsnede
Draaddiameter
Kl. vpe: 3 m
3m
m
Beschrijving

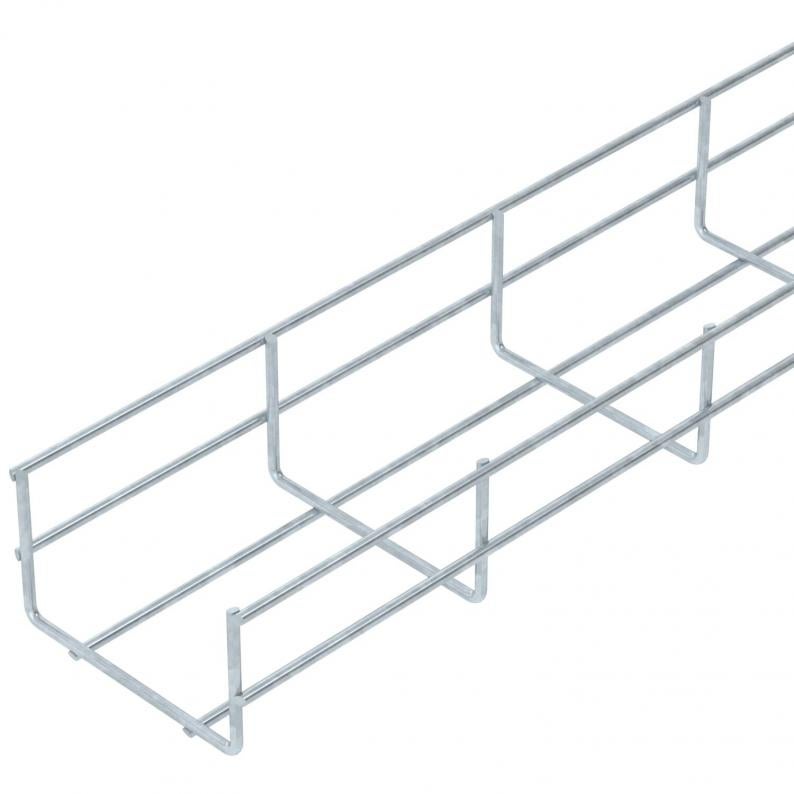

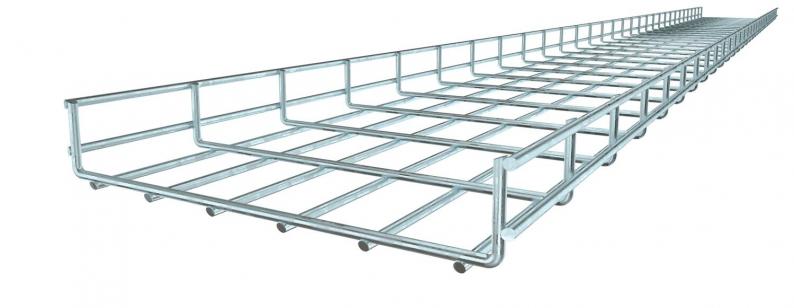

Draadgoot van puntgelaste staaldraden met een zijhoogte van 55 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
De maasgrootte is 50 x 100 mm.
Technische gegevens

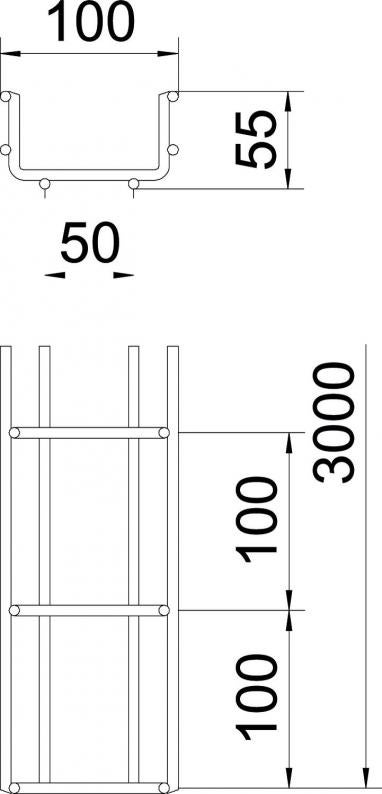

Afmetingen
| Lengte | 3000 mm |
|---|---|
| Breedte | 100 mm |
| Hoogte | 55 mm |
| Maat B | 100 mm |
Technische gegevens
| Uitvoering verbinder | zonder verbinder |
|---|---|
| Nuttige doorsnede | 40 cm² |
| Nuttige doorsnede | 4000 mm² |
| Profielvorm | U-vorm |
| Draaddiameter | 6 mm |
| Dimensie | 55x100x3000 |
| Oppervlak | thermisch verzinkt |
| Materiaal | Staal |
| Kleur | zink |
| Belastingstesttype conform IEC 61537 | Type II |
| Type verbinder kabeldraagsysteem | geschroefd |
Belastingen
| Steunafstand 1,0 m | 2 kN/m |
|---|---|
| Steunafstand 1,5 m | 1,15 kN/m |
| Steunafstand 2,0 m | 0,75 kN/m |
| Steunafstand 2,5 m | 0,5 kN/m |
| Steunafstand 3,0 m | 0,4 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Milieugegevens
| EPD-verified | ja |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| Unit base EPD | 1 running metre + mounting system |
| EPD GWP (outside of the system limits) | 18.83 kg CO₂e |
| EPD GWP (disposal phase) | 1.97 kg CO₂e |
| EPD GWP (manufacturing phase) | 81.32 kg CO₂e |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2-voetafdruk (GWP) van wieg tot poort | 3,6183 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 3,6183 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Metres |
| Declared Unit Quantity (LCA) | 1 |
Toebehoren
Montagetoebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (4)
Verklaringen (4)
Certificaten (1)
Handleidingen en help (2)
Productfoto's (3)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Lengte
Breedte
Hoogte
Nuttige doorsnede
Draaddiameter
Art.nr.
SGR 55 100 FT
3000
100
55
40
6
6000122
SGR 55 150 FT
3000
150
55
63
6
6000190
Breedte
Nuttige doorsnede
SGR 55 100 FT
Art.nr.
6000122
Lengte
3000
Breedte
100
Hoogte
55
Nuttige doorsnede
40
Draaddiameter
6
SGR 55 150 FT
Art.nr.
6000190
Lengte
3000
Breedte
150
Hoogte
55
Nuttige doorsnede
63
Draaddiameter
6
